-
-
-
回到頂部
010-80890561
order@bjmytimes.com
Joncryl? OH 8710
如果您是水性工業(yè)涂料工程師，
如果工程機(jī)械、軌道交通和一般工業(yè)漆正是您關(guān)注的領(lǐng)域，
如果您正在尋找一只干燥速度快，硬度高的水性雙組份聚氨酯分散體
那么Joncryl? OH 8710不容錯(cuò)過(guò)！
眾所周知；常規(guī)一級(jí)分散體光澤低，耐性差，而巴斯夫利用特殊的GAS接枝分散技術(shù)，使得Joncryl? OH 8710擁有對(duì)固化劑的輔助分散能力，可主動(dòng)幫助固化劑在水性體系中達(dá)到均勻細(xì)致的分散，提升了溶劑型固化劑在水性體系相容性。最終漆膜在成膜過(guò)程中固化劑和羥基丙烯酸的反應(yīng)更充分，交聯(lián)更均一致密，同時(shí)實(shí)現(xiàn)雙優(yōu)化，達(dá)成出色漆膜外觀的化學(xué)品性！
Joncryl? OH 8710性能特點(diǎn)：
· 性能獨(dú)特的一級(jí)分散體
· 色漆體系可輕松實(shí)現(xiàn)高光澤
· 干燥速度快，硬度上升快，隔夜可達(dá)2H
· 出色的耐化學(xué)品性和耐候性
· 極限膜厚高，大于131μm
· 提升了對(duì)疏水型固化劑的相容性
· 更少的固化劑添加量
· 活化期長(zhǎng)，大于3h
下面我們來(lái)看看它的具體性能吧，（以下測(cè)試使用萬(wàn)華Aquolin268水性固化劑）

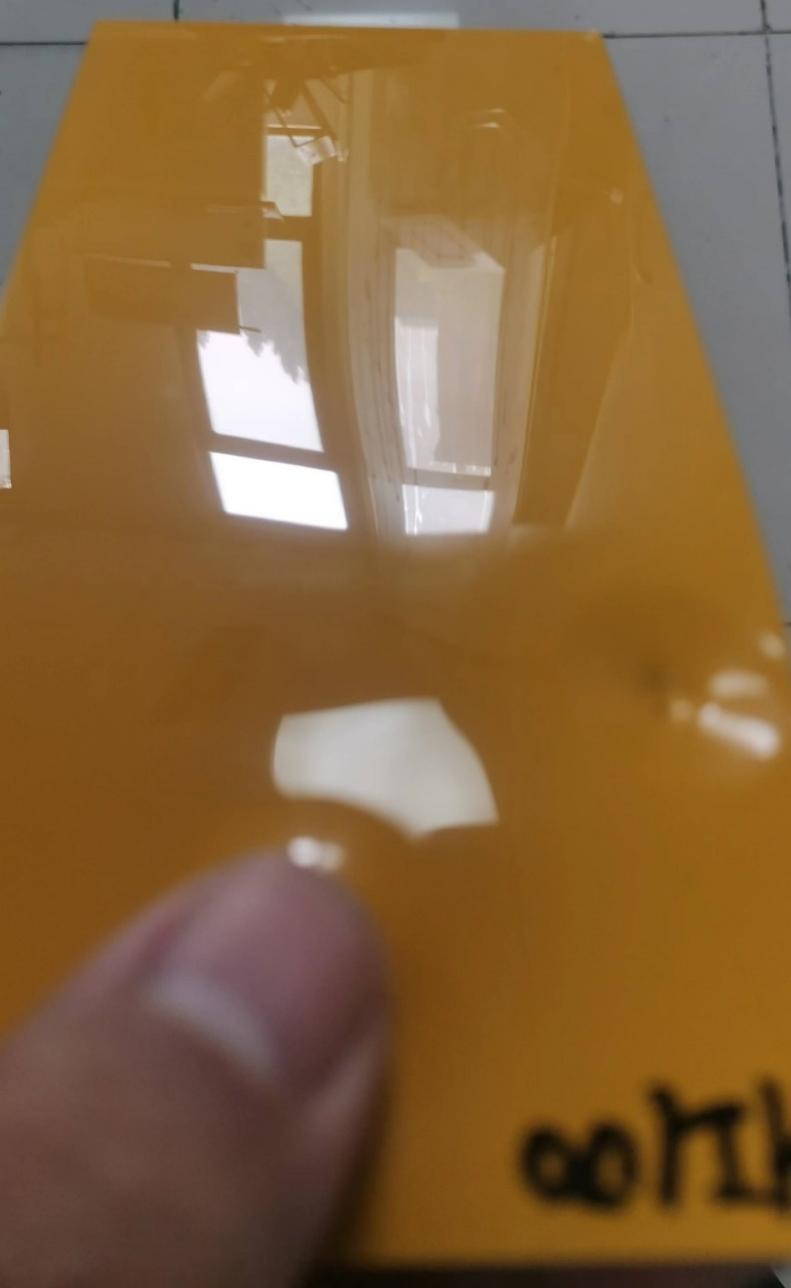

一、外觀狀態(tài)如圖：

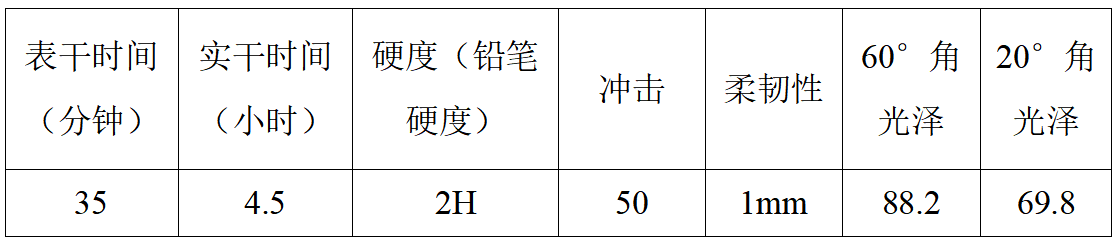

二、基本性能：
相比常規(guī)二級(jí)分散體和一級(jí)分散體，Joncryl? OH 8710具有更快的干燥速度和更高的光澤，沖擊和柔韌性也很好。
三、活化期測(cè)試（30°C）
8710和固化劑混合3h后光澤下降不明顯，活化期＞3h，5h后60°角仍具有較高的光澤，漆液仍具有很好的流動(dòng)性，加水仍可噴涂。競(jìng)品活化期＜3h，粘度明顯增大，光澤下降明顯。
四、耐水性測(cè)試

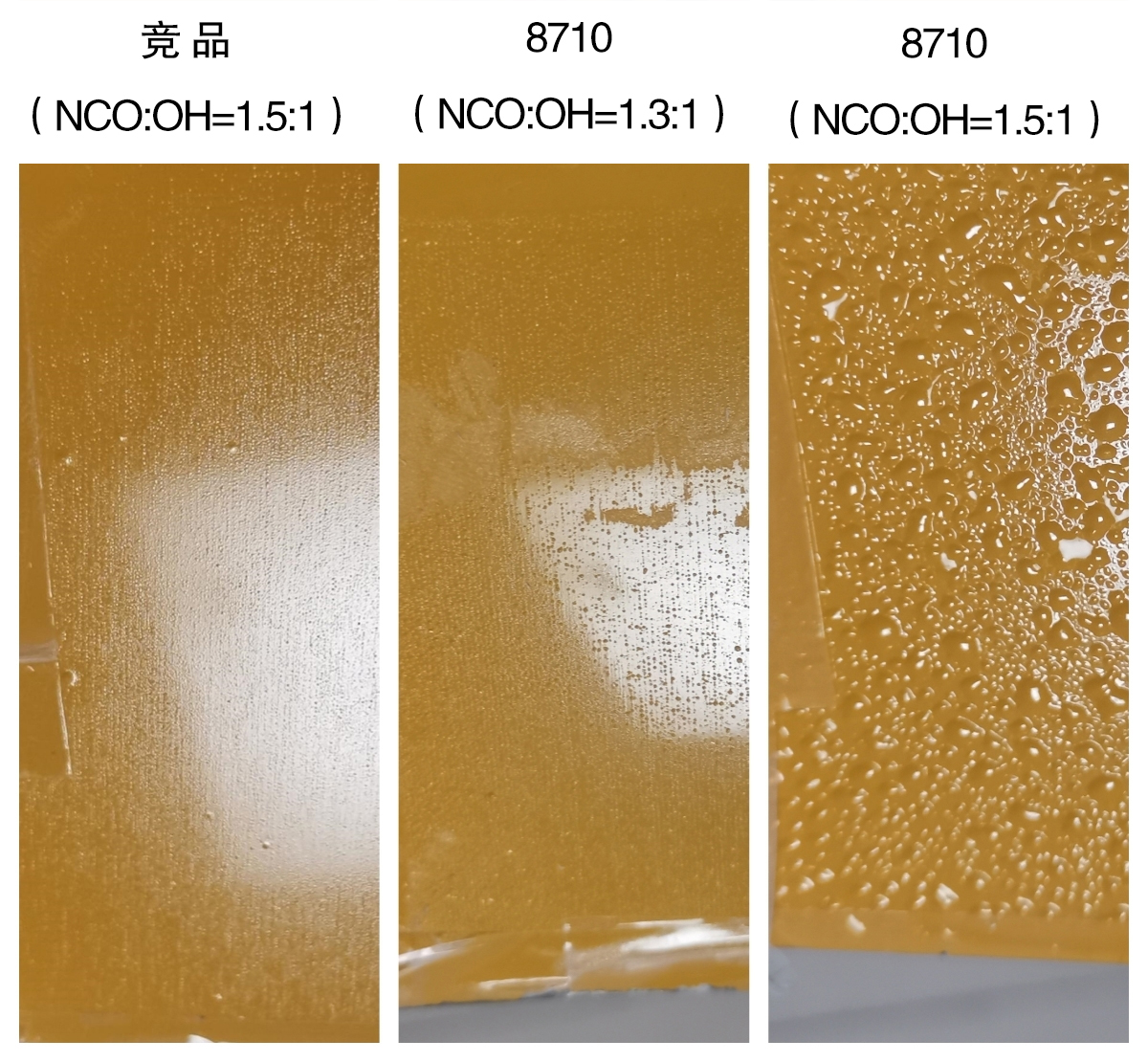

70°C烘烤20分鐘，自干7天后做耐水測(cè)試，72h結(jié)果見(jiàn)下圖：
結(jié)論：耐水性8710（NCO:OH=1.3:1)≈競(jìng)品（NCO:OH=1.5:1）＞8710（NCO:OH=1.5:1)。
五、 耐0.1N NaOH測(cè)試

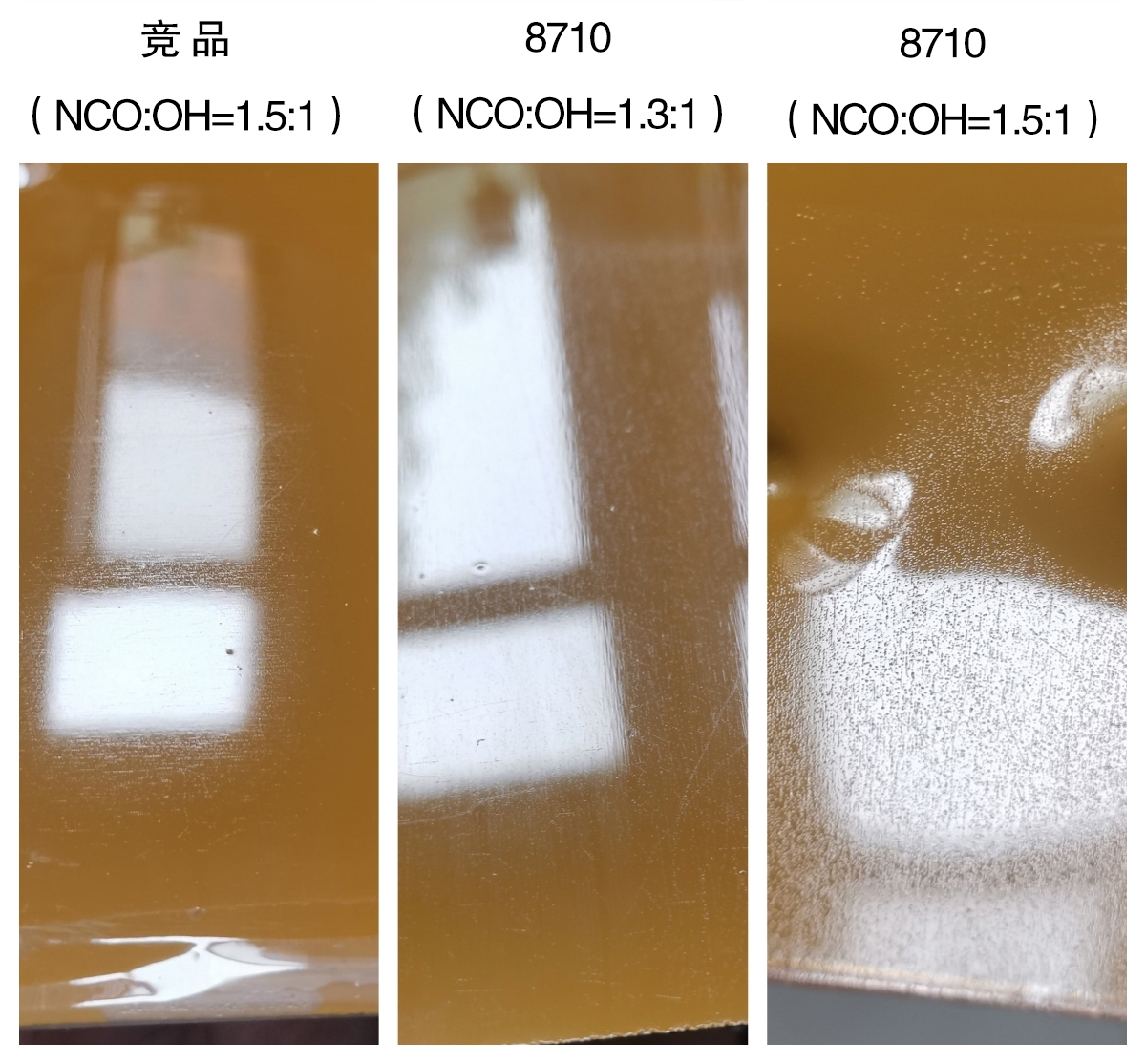

70°C烘烤20分鐘，自干7天后做耐堿測(cè)試，48h結(jié)果見(jiàn)下圖：
8710（1.3）和競(jìng)品(1.5)板面都起小泡，8710失光更小。
結(jié)論：耐堿性：8710（NCO:OH=1.3:1) ＞競(jìng)品（NCO:OH=1.5:1）＞8710（NCO:OH=1.5:1)
六、 耐0.1N H?SO?測(cè)試

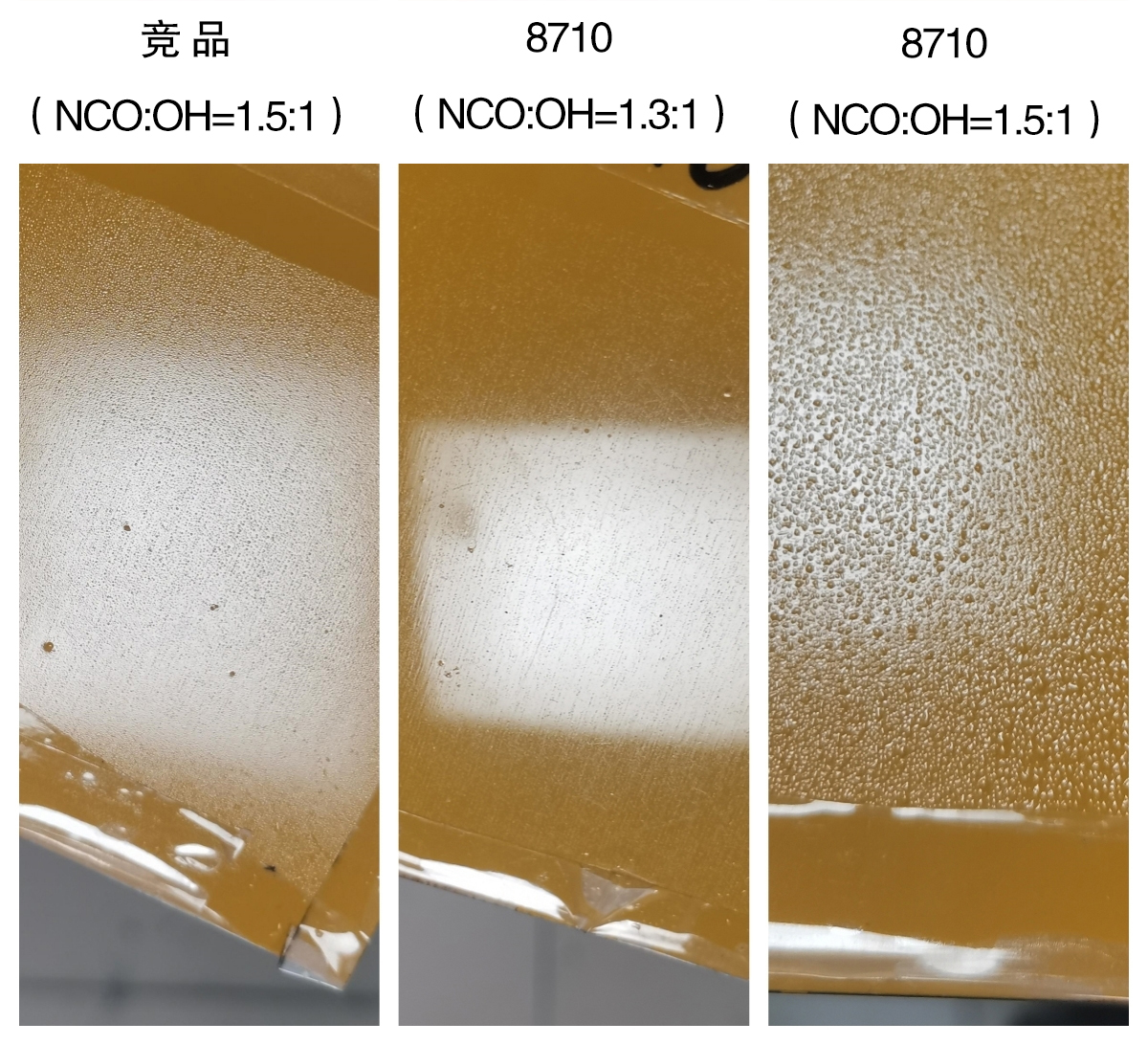

70°C烘烤20分鐘，自干7天后做耐H?SO?試，48h結(jié)果見(jiàn)下圖：
結(jié)論：耐堿性8710（NCO:OH=1.3:1) ＞競(jìng)品（NCO:OH=1.5:1）＞8710（NCO:OH=1.5:1)
七、極限膜厚測(cè)試：使用巴斯夫Basonat? HW 2100水性固化劑測(cè)試

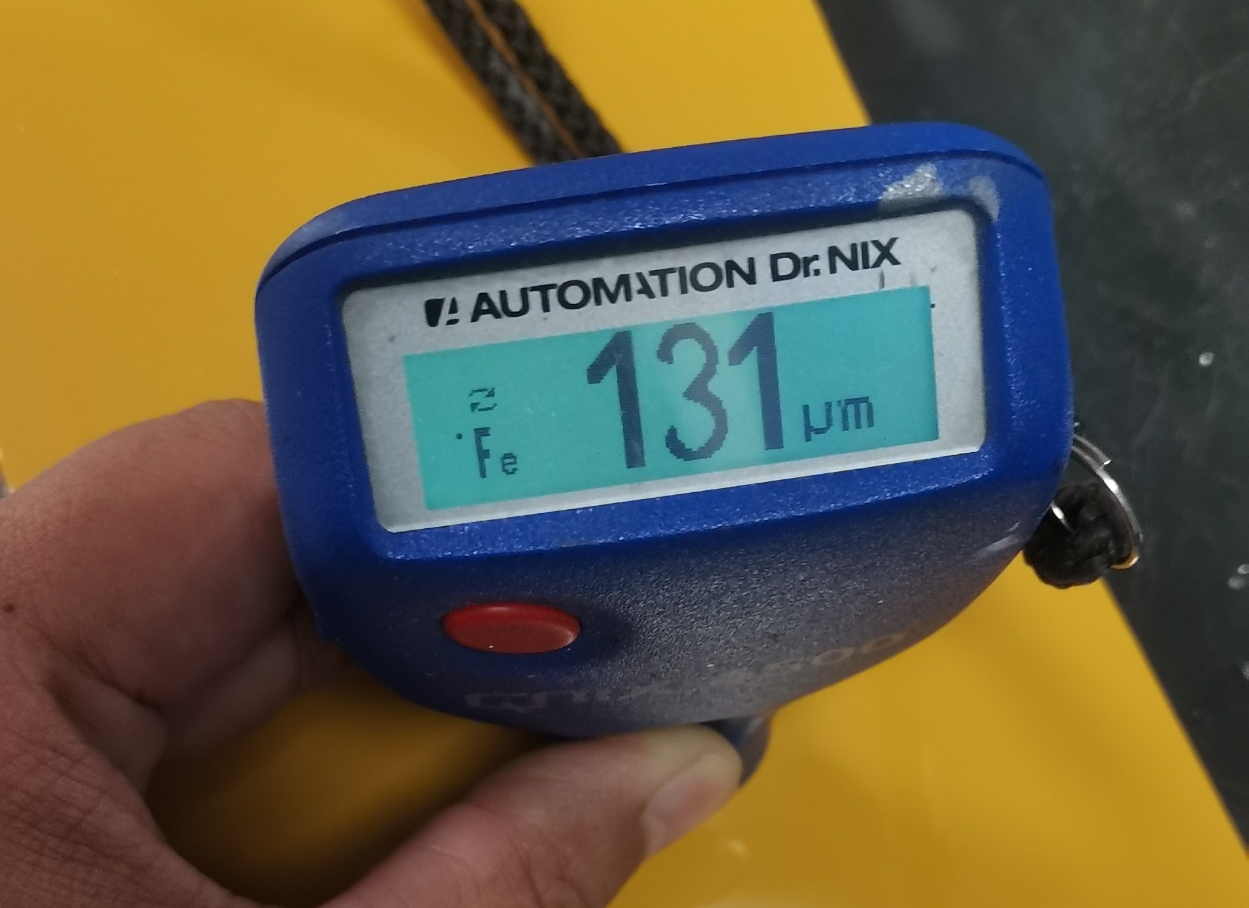

噴完自干15分鐘，放入80度烘箱里烘烤20分鐘，然后測(cè)光澤，觀察板面情況如下：
漆膜厚度在131μm的時(shí)候板面平整無(wú)爆泡現(xiàn)象，由此可見(jiàn)Joncryl? OH 8710 極限膜厚大于131μm。
八、和油性固化劑搭配

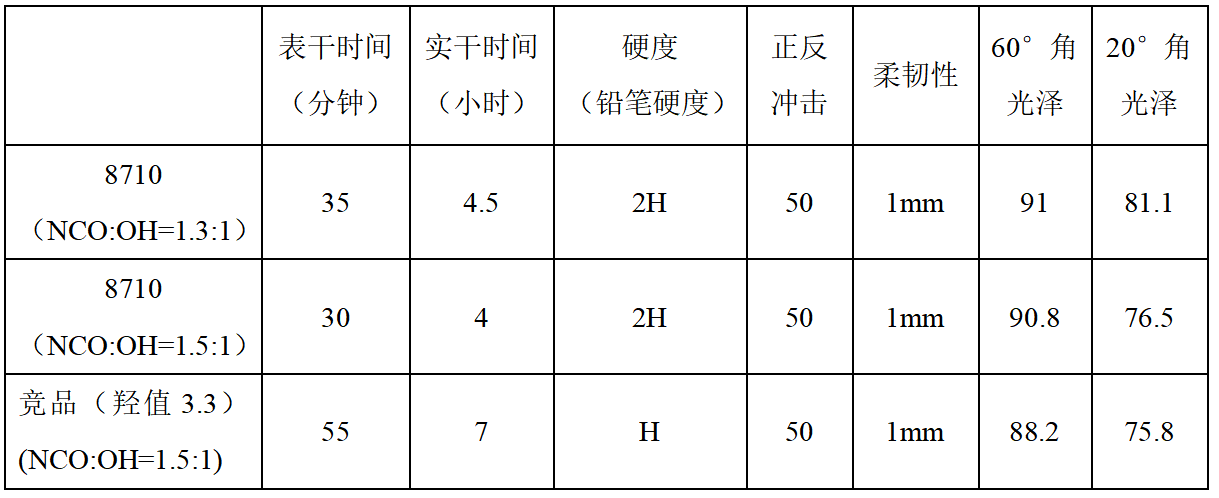

基本性能見(jiàn)下表：

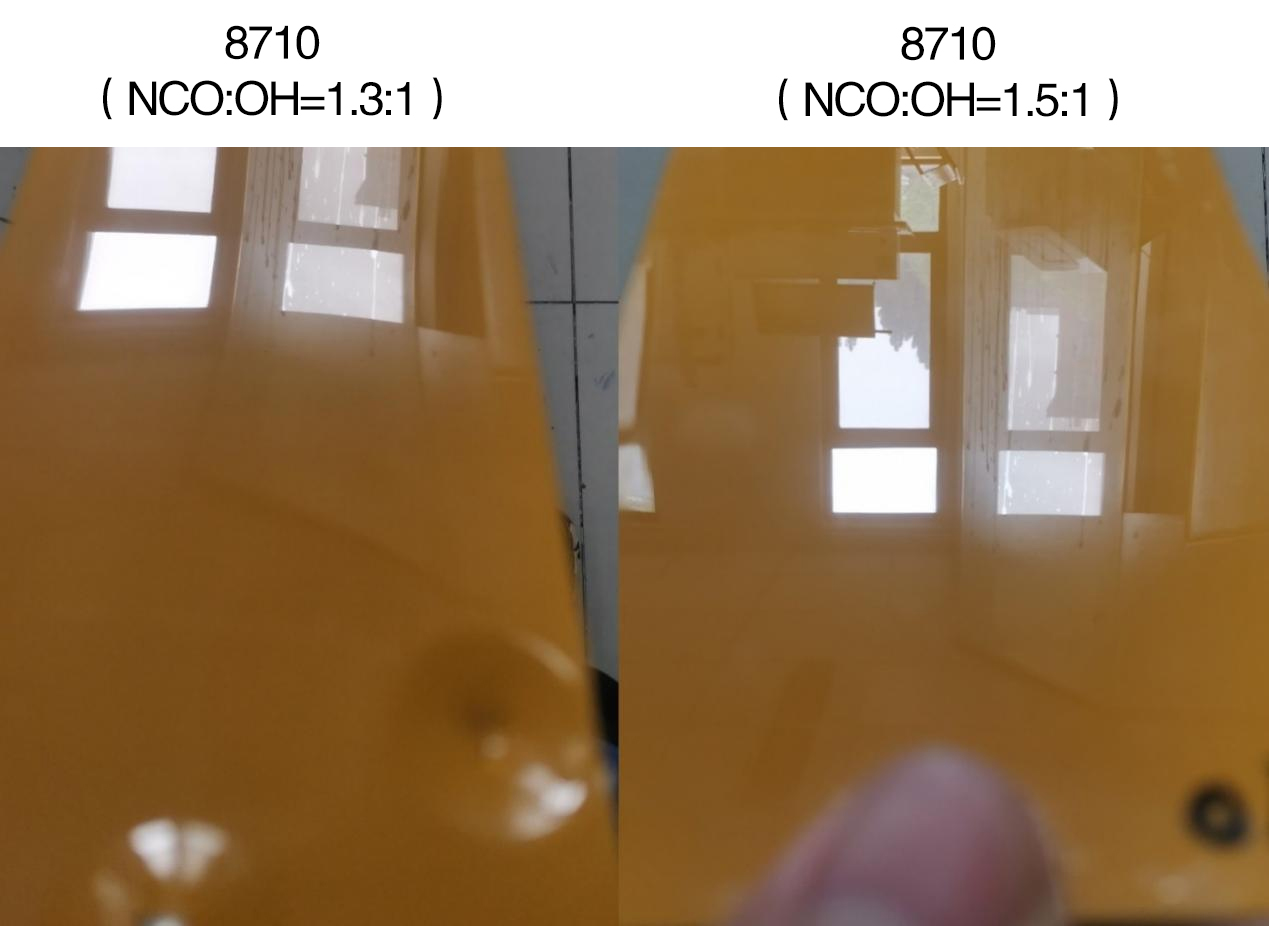

和HI100固化劑搭配外觀效果如圖：
九、使用建議：
1、不同于二級(jí)分散體，一級(jí)分散體的合成是在水相環(huán)境中，產(chǎn)品本身不含有任何溶劑。 為了達(dá)到最佳的成膜性能并提升產(chǎn)品的光澤，需要在配方中添加成膜助劑。對(duì)于Joncryl? OH 8710 推薦使用BDG+PnB 1:1（PNB也可以多些）, 基于乳液添加10-12%的添加量，即可做到較好的光澤和硬度。
2、對(duì)于Joncryl? OH 8710 ，NCO過(guò)量30%即可達(dá)到很好的性能，較少的固化劑用量可降低成本。
3、使用巴斯夫Basonat? HW 2100 水性固化劑可達(dá)到較好的光澤和耐性，NCO:OH=1.1:1即可達(dá)到很高的光澤。
4、和HI100搭配使用時(shí)加入HI100 的10%-20%水性固化劑，開(kāi)稀到60%，外觀效果會(huì)較好，如需提高耐性，可以拼一部分水性IPDI 固化劑Basonat?HW 3280 MBA。
5、適用于工程機(jī)械，軌道交通等各類的水性雙組分面漆。
