-
-
-
回到頂部
010-80890561
order@bjmytimes.com
水性增稠流變助劑
Rheovis? AS 1130

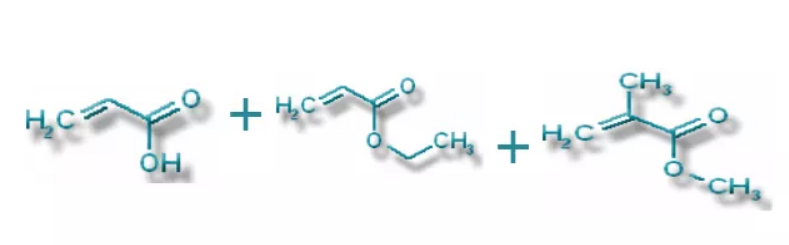

堿溶脹ASE（Alkali Soluble (Swellable) Emulsions）增稠劑是基于丙烯酸和其酯類共聚而成的疏水型的丙烯酸乳液。

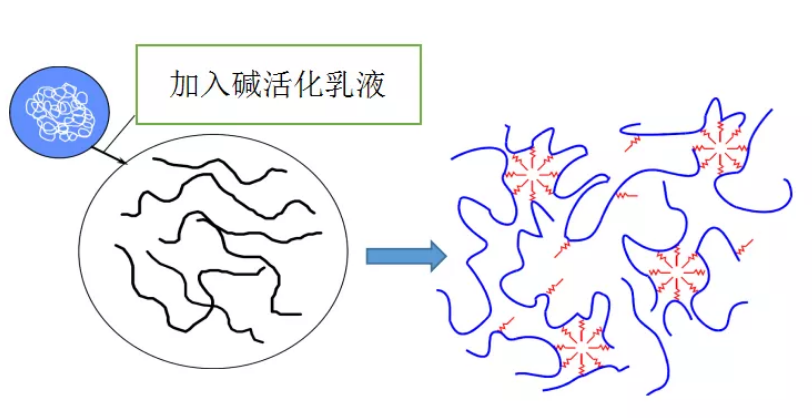

其增稠機(jī)理如下圖所示：隨著中和度增加,聚合物鏈上大量羧基被堿中和成鹽,分子內(nèi)產(chǎn)生靜電排斥和水合作用， 大分子結(jié)構(gòu)由卷曲狀態(tài)逐漸伸展， 周圍大量的水分子被吸附， 自由水減少黏度升高。同時(shí)以丙烯酸酯為主鏈的主體結(jié)構(gòu)中， 因?yàn)橐敕磻?yīng)型具有表面活性的締合單體參于共聚,側(cè)鏈被嫁接了具有表面活性結(jié)構(gòu)的長(zhǎng)鏈， 在這個(gè)長(zhǎng)鏈結(jié)構(gòu)中同時(shí)具有憎水基團(tuán)和親水基團(tuán)， 因此也具有表面活性。它們可以在水中形成一個(gè)大的膠束結(jié)構(gòu)， 在分子內(nèi)或分子間進(jìn)行相互吸附締和。另外， 主鏈和側(cè)鏈中的親水鏈可以和水分子以氫鍵作用產(chǎn)生吸附， 疏水基團(tuán)除了相互吸附外， 還與乳膠粒子,各種助劑的親油基團(tuán)等相互吸附,形成了一個(gè)大范圍的立體網(wǎng)狀結(jié)構(gòu)。
一般來(lái)說(shuō)，在水性工業(yè)涂料中使用堿溶脹增稠劑可能會(huì)帶來(lái)如下問(wèn)題：
一、對(duì)體系pH值要求高：pH值必須在8以上才能起到增稠作用，這樣對(duì)于有些體系，如環(huán)氧會(huì)帶來(lái)麻煩；

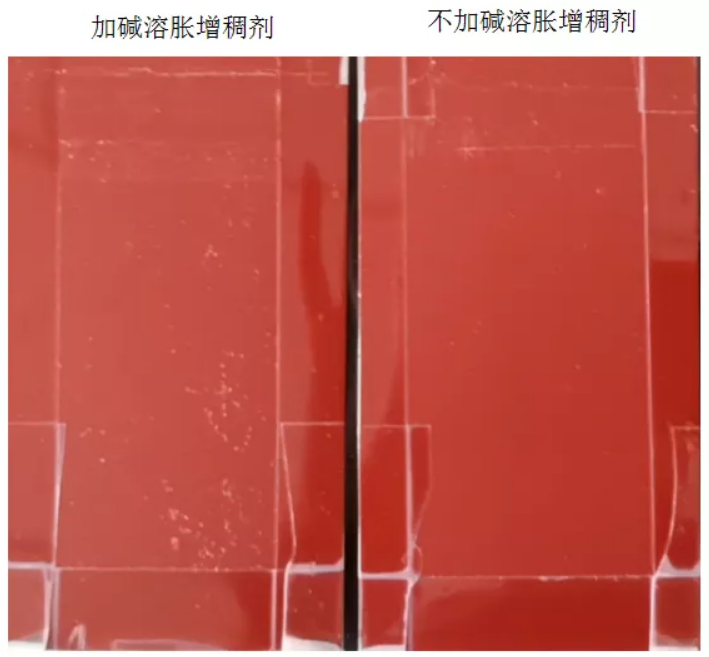

二、影響漆膜的耐水性；
加入增稠劑后，漆膜耐性變差 （室溫，耐水7天）

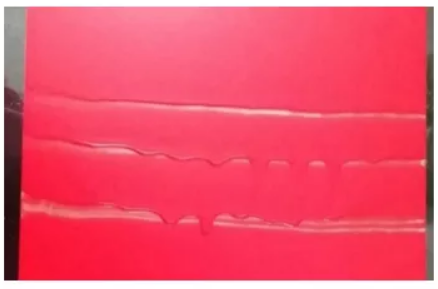

三、加水稀釋后，低粘度下（涂4#杯，30s左右），抗流掛性能差（如下圖：干膜40μm流掛）；
四、加量大時(shí)可能影響漆膜光澤度；
而Rheovis? AS 1130 很好地解決了以上問(wèn)題：

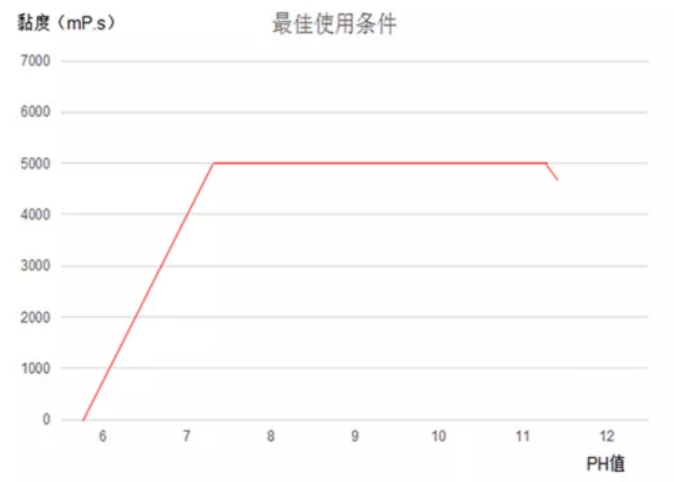

一、對(duì)體系的pH值要求低，在pH值在7-11的體系中，均有優(yōu)異的增稠效果，使得Rheovis? AS 1130與體系適應(yīng)性變寬：
二、抗分水、防沉效果好：

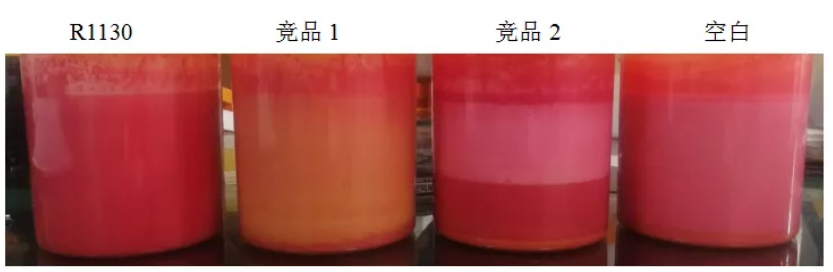

50℃熱儲(chǔ)，14天后，樣漆狀態(tài)
從上可以看出：Rheovis? AS 1130制備試樣在相同條件熱儲(chǔ)后，無(wú)分水分層，而其他均發(fā)生顯著的分水分層。
因此，Rheovis? AS1130具有比競(jìng)品更優(yōu)異的防沉效果。

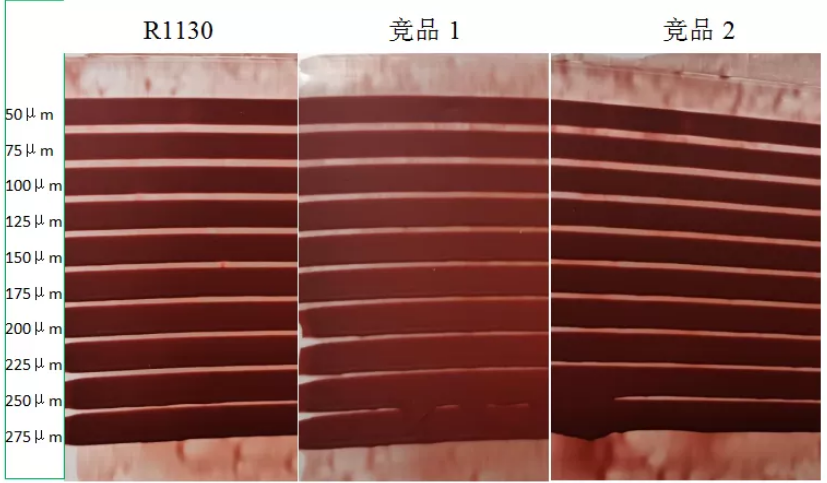

三、低粘度下（粘度約為30s，涂4#杯），抗流掛性能優(yōu)異：

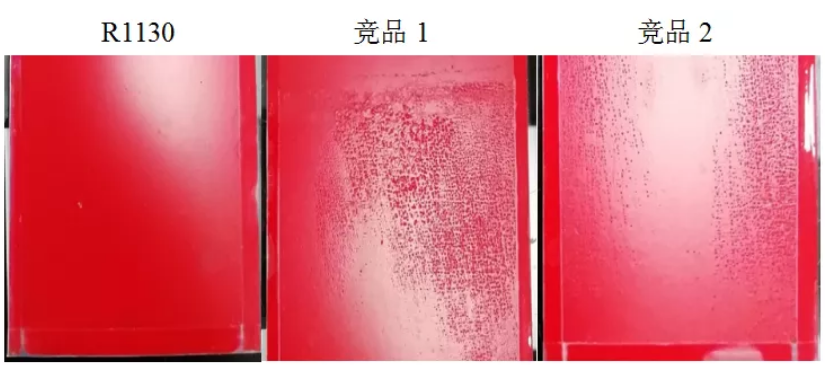

四、對(duì)漆膜耐性影響小：
室溫耐水測(cè)試14天，漆膜狀態(tài)
（單主份丙烯酸面漆，干膜厚度約40μm）
Rheovis? AS 1130比競(jìng)品對(duì)耐性的影響小

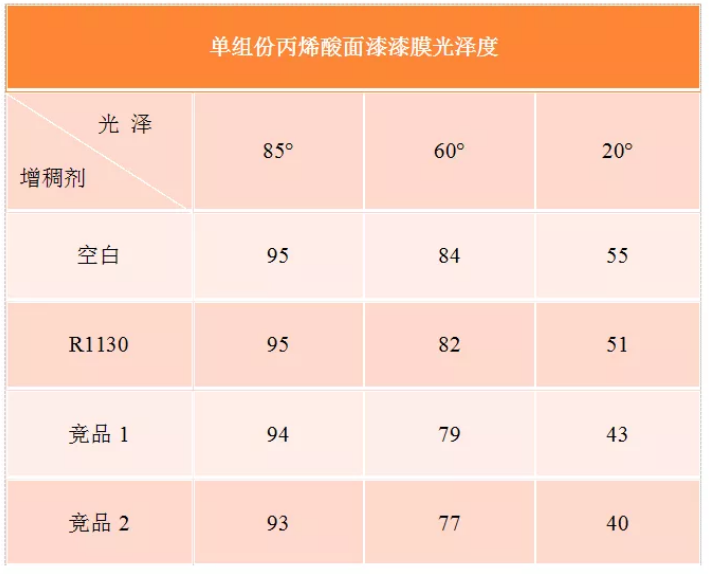

五、對(duì)漆膜光澤影響小：

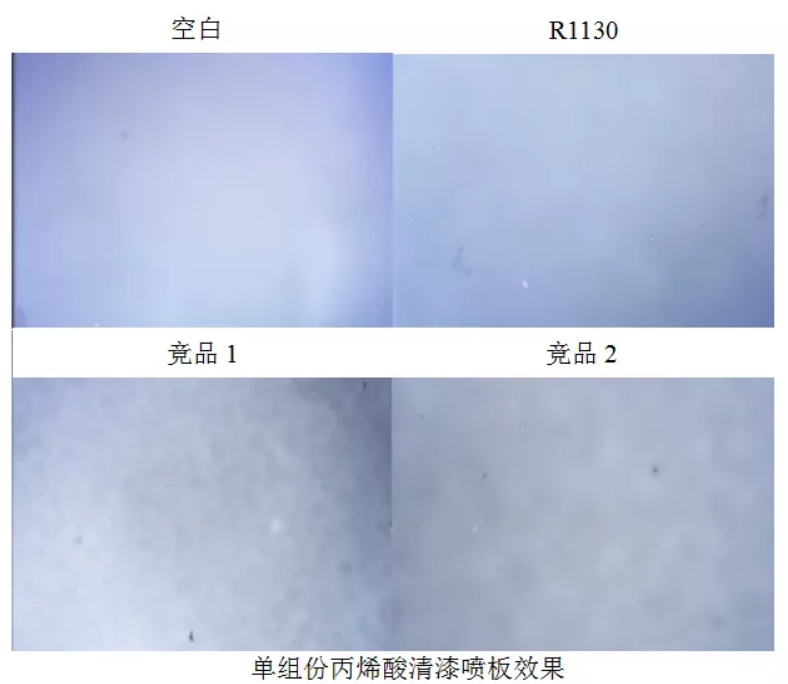

六、噴涂時(shí)不影響霧化：
Rheovis? AS1130制備清漆，
噴涂效果與空白相當(dāng)，說(shuō)明其不影響霧化。

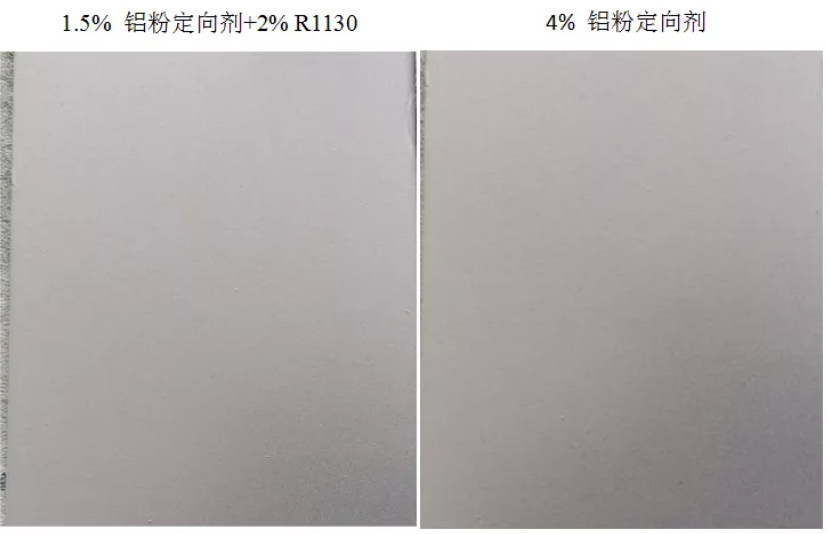

七、在水性鋁粉漆體系中，有輔助鋁粉定向的作用:
可以看出：Rheovis? AS 1130可以替代部分鋁粉定向劑，在不影響漆膜性能的前提下，降低成本。
Rheovis? AS 1130作為一支堿溶脹類型的低剪增稠劑，已經(jīng)有二十多年的歷史，在市場(chǎng)上由于其卓越的性能而廣為人知。
雖然堿溶脹增稠劑各助劑廠商也有出品，但Rheovis? AS 1130身上的一些獨(dú)特性能使它在同類中熠熠生輝，成為當(dāng)之無(wú)愧的明星！
