-
-
-
回到頂部
010-80890561
order@bjmytimes.com
一直以來，由于消光粉粒徑很小，比表面積大，易增稠，難降粘，制備高濃度消光粉漿是困擾涂料的工程師的一個難題，尤其對于不容易消光的樹脂體系（如：UV樹脂）更為突出，為了達到啞光的效果，體系中必須加入大量的消光粉，為此，我司推出高濃度消光粉漿專用分散劑MYSD? WD 2009。
WD 2009是丙烯酸共聚物高分子量潤濕分散劑，其對基于二氧化硅的消光粉具有較好的穩(wěn)定和降粘效果。作為一款高濃度消光粉漿專用分散劑，WD 2009可以用于制備高消光粉載入量的消光漿。其具有如下優(yōu)點：
1、WD 2009對消光粉具有優(yōu)異的降粘和防沉效果；
2、WD 2009對漆膜通透度影響??；
3、WD 2009已實現(xiàn)中國制造，供應穩(wěn)定；
4、作為高濃度消光粉漿專用分散劑，WD 2009具有高性價比，質(zhì)優(yōu)價廉。 我們以高濃度消光粉UV樹脂漿為例,對WD 2009應用性能展示如下：
高濃度消光粉漿專用分散劑-WD 2009實驗步驟：

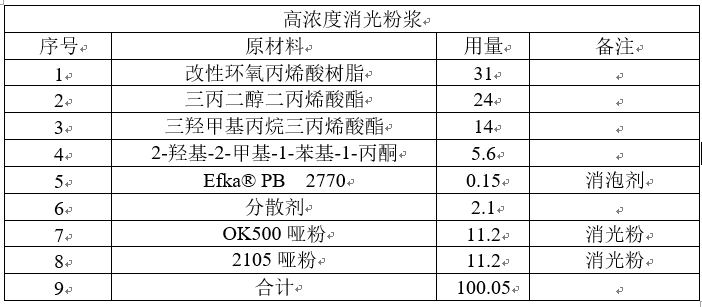

1）將物料1-4混合均勻；
2）加入物料5和6 攪拌均勻；
3) 中等轉(zhuǎn)速下（1000rpm），加入7、8，攪拌分散10分鐘后，開始測細度，當細度≤40?時，停止攪拌出料，對比分散效率、消光漿的粘度和對通透度的影響；
4）50℃熱儲14天后，測試對比儲存穩(wěn)定性。
高濃度消光粉漿專用分散劑-WD 2009實驗結(jié)果：
1） 分散效率： 除空白外，兩個試樣均在分散30分鐘后，細度達到35?，因此，這兩種分散劑對消光粉的分散效率相當。

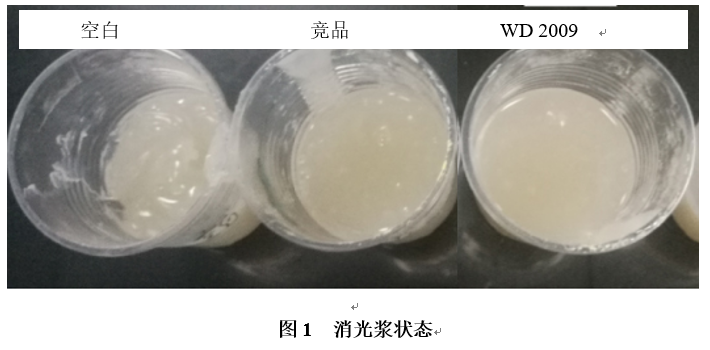

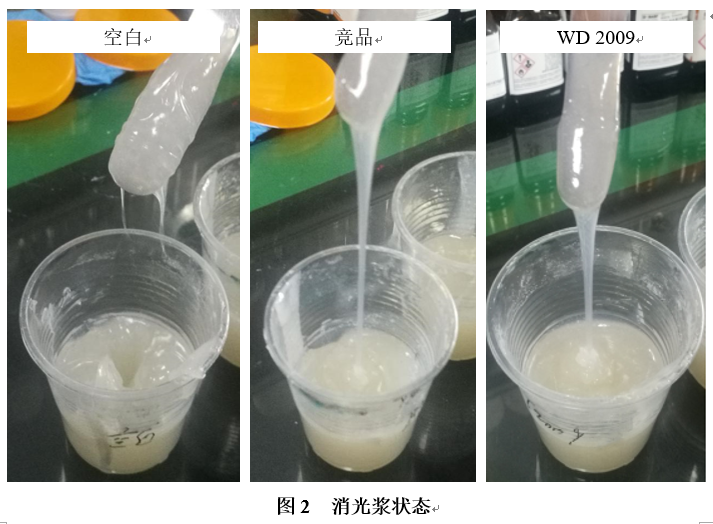

2）消光漿的粘度： 消光漿的狀態(tài)如圖1和圖2：
從以上兩圖，可以看出消光漿的粘度由大到小順序為：空白> BYK 2009> WD 2009，說明WD2009對消光粉具有較好的降粘效果，高濃度消光粉漿專用分散劑作用顯著。
3）對通透度的影響： 將消光漿刮涂在透明PET膜上，對比漆膜通透度，漆膜通透度越高對應的分散劑對漆膜通透度影響越小。

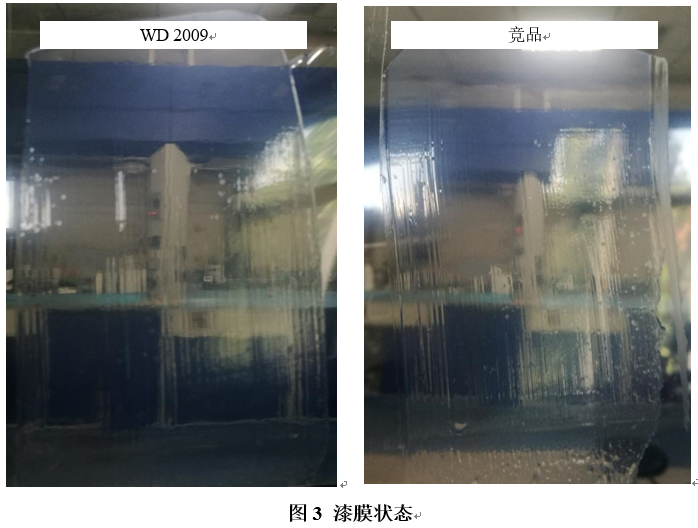

從下圖3，可以看出兩個漆膜的通透度相當，均很小。
4）熱儲穩(wěn)定性：
50℃熱儲14天后，兩個消光漿的狀態(tài)、細度均無明顯變化。
基于以上測試可知，WD 2009是一款消光粉漿專用分散劑，適用于非水性啞光涂料體系，尤其是啞光UV體系。它與競品的性能相當，相對于競品有本地化生產(chǎn)，高性價比的優(yōu)勢，是一個制備消光粉漿的選擇。
