-
-
-
回到頂部
010-80890561
order@bjmytimes.com

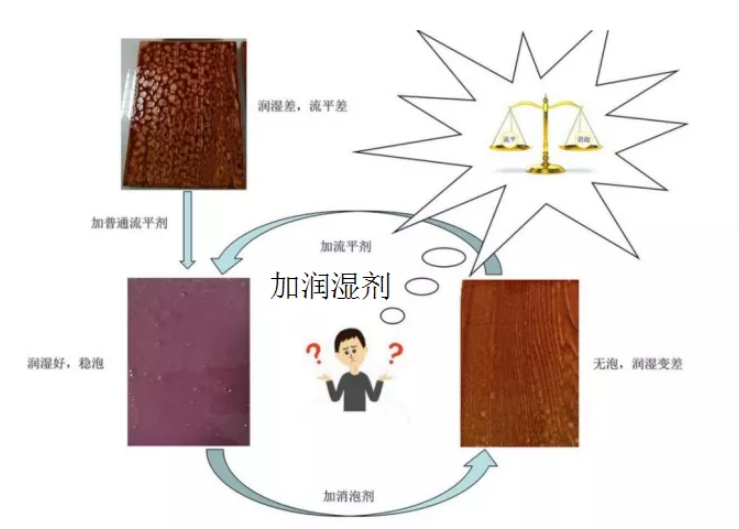

以上情況是不是似曾相識？您是否也遇到過如此的困境？消泡和潤濕就是這樣的一對矛盾體，市場上大多數(shù)潤濕力強的產品往往很穩(wěn)泡，而為了解決氣泡問題，就必須加入消泡劑，可是消泡劑的加入往往又影響涂膜的鋪展甚至產生縮孔，如果能有一支抑泡型的潤濕劑就好了，這些問題就可以迎刃而解！
BASF公司的 Hydropalat? WE 3323就是這樣的產品，它獨特的星型聚醚結構，使得它既不像有機硅類潤濕劑那樣穩(wěn)泡，又具有比炔醇類產品更優(yōu)異的降低表面張力的能力。
Hydropalat? WE 3323
Hydropalat? WE 3323 星型結構
一、以下是Hydropalat? WE 3323和市場上主流潤濕劑對表面張力的影響的對比圖：
由此可見，Hydropalat? WE 3323 具有優(yōu)異的降低表面張力的能力。

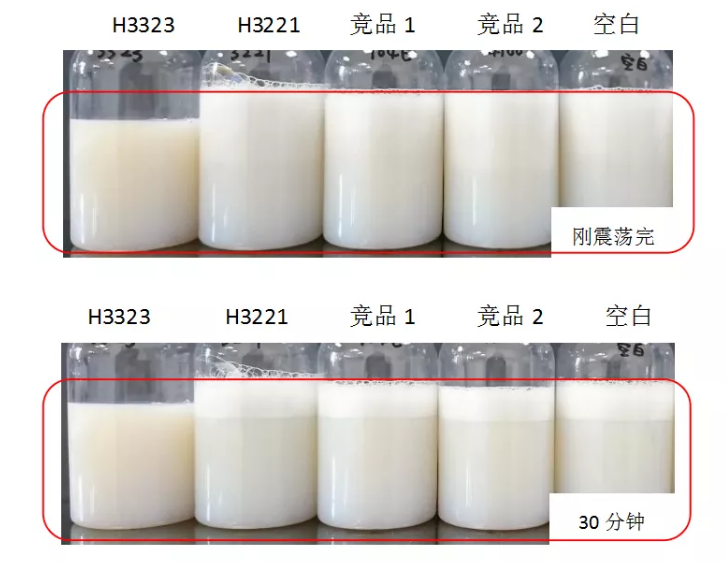

二、再來比較一下Hydropalat? WE 3323的抑泡性——在單組份丙烯酸清漆中加入等量的潤濕劑，振蕩后，觀察清漆狀態(tài)，對潤濕劑的抑泡性，泡沫越多，液面越高，抑泡性越差。
氣泡多少順序： H3221> 空白>競品1（炔二醇）>競品2（有機硅）> H3323。

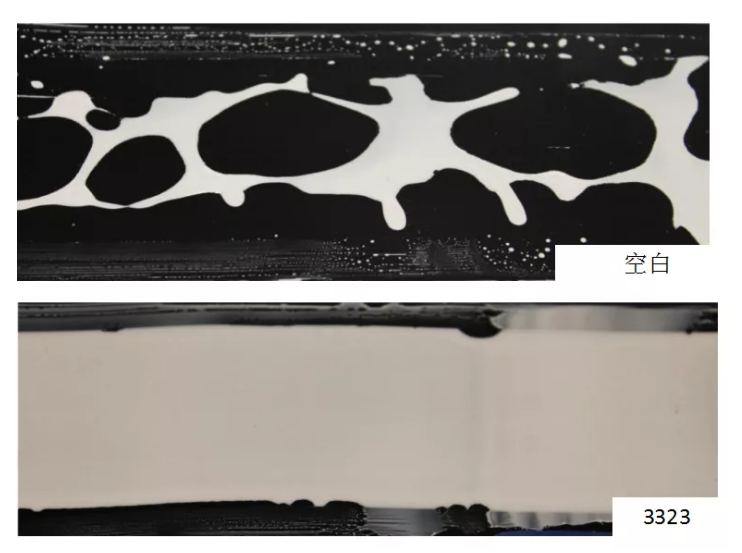

三、基材潤濕性： 我們選擇難潤濕的PE基材做對比
接下來我們分別以單組份木器底漆和水性環(huán)氧底漆為例，看一下Hydropalat? WE 3323在涂料體系中的應用表現(xiàn)。

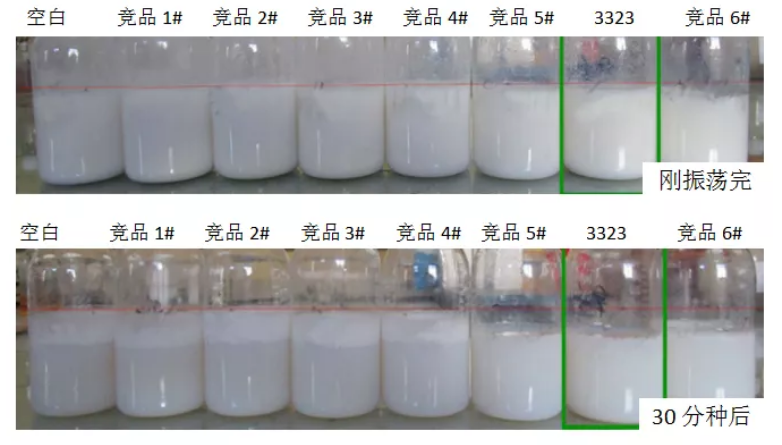

一、在水性木器中的應用 以下是在BASF Joncryl? 8224水性單組份丙烯酸清漆中，用高速震蕩儀震動后，觀察抑泡、破泡效果；
WE 3323與同類產品對比，表現(xiàn)出了非常好的抑泡、破泡效果。
*注：配方中無消泡劑，潤濕劑加量為總配方的0.3%

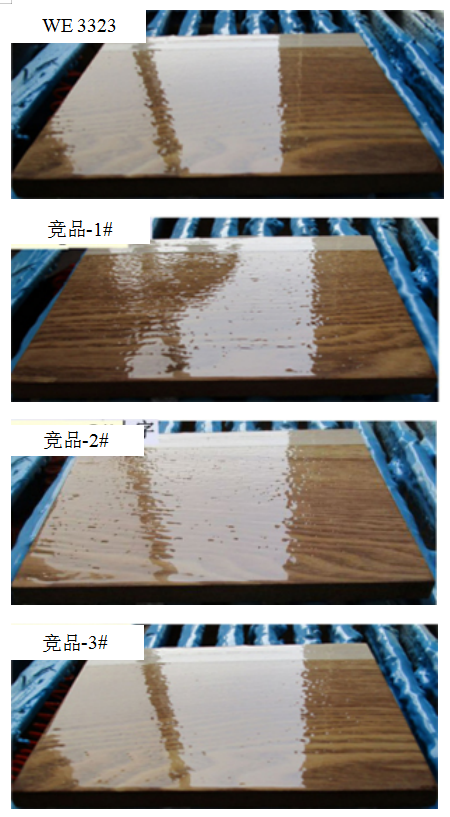

（1）在木材上潤濕性能對比 以下是在BASF Joncryl? 8224水性單組份丙烯酸清漆中，添加潤濕流平劑對總配方為：0.3%
WE 3323與同類產品對比，表現(xiàn)出了非常好潤濕力，漆膜表面無潤濕不良現(xiàn)象；
*注：基材為水曲柳貼面板，噴板前-主漆加入10%的水、1%水性染料開稀后制板

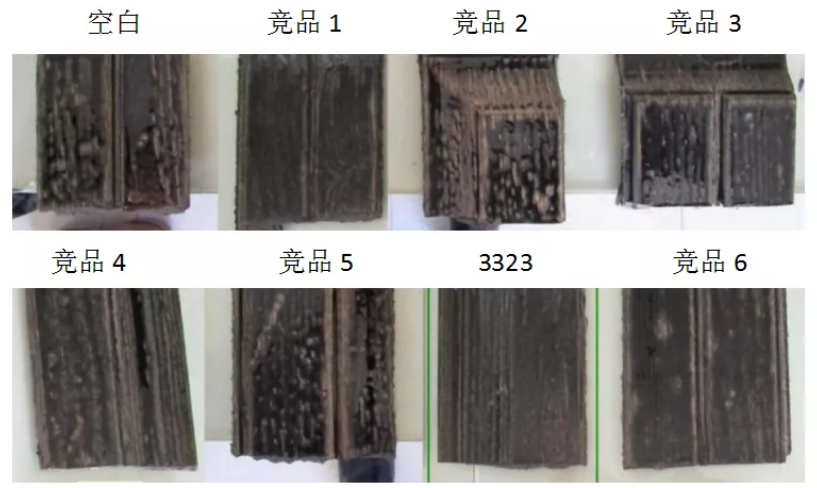

（2）在木材上導管潤濕性能對比 以下是在BASF Joncryl 8224水性單組份丙烯酸清底漆中，添加潤濕流平劑對總配方為：0.7%
WE 3323在導管潤濕性能上表現(xiàn)出了非常好潤濕力；
*注：基材為水曲柳貼面板， 主漆粘度：~200cps,噴涂兩個十字，單層干膜厚度約為30微米；

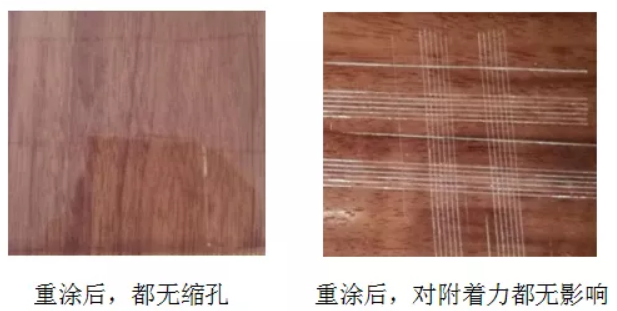

（3）對重涂性的影響：
可以看出Hydropalat? WE 3323對重涂性無影響。

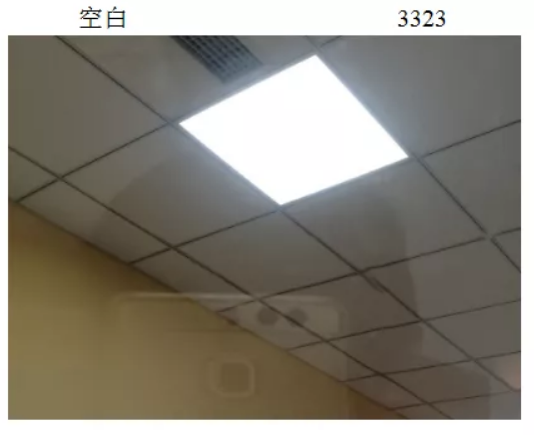

（4）對漆膜通透和光澤的影響：
Hydropalat? WE 3323 漆膜的通透度和光澤度與空白（無3323）的完全一致，說明其不影響漆膜的通透度和光澤度。
結論
Hydropalat? WE 3323 對比競爭對手產品：
1、具有優(yōu)秀的潤濕力,同時抑泡效果明顯；
2、水性體系作為主潤濕劑；
3、在一些清漆配方中可不用復配消泡劑，直接應用Hydropalat ? WE 3323即可，推薦加量：總配方0.5~0.8%；
4、不影響體系的光澤
5、對重涂性能無影響。
二、在環(huán)氧中涂體系對比：
在制備水漿時加入Hydropalat? WE 3323，測試制備水漿時Hydropalat? WE 3323的抑泡性和對填料的潤濕性。
性能評測：

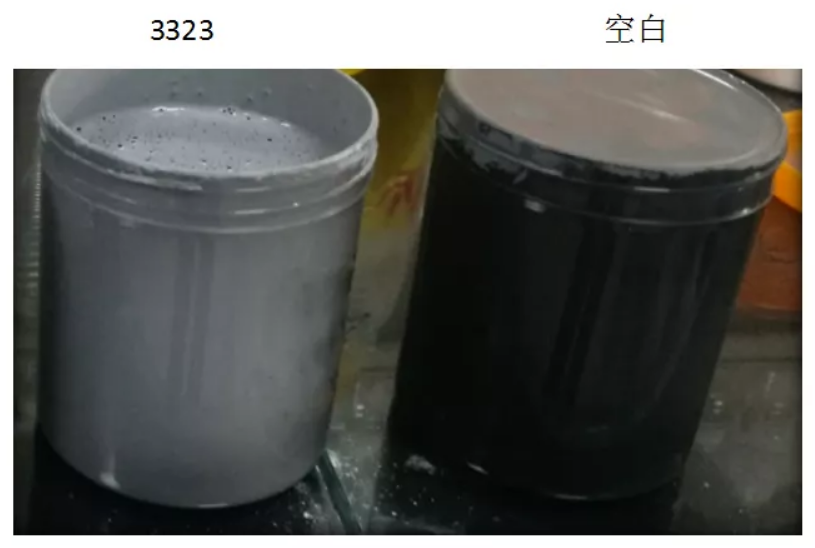

（1）抑泡性：觀察對比水漿中泡沫的多少
從上圖可見：Hydropalat? WE 3323 具有優(yōu)異的抑泡性

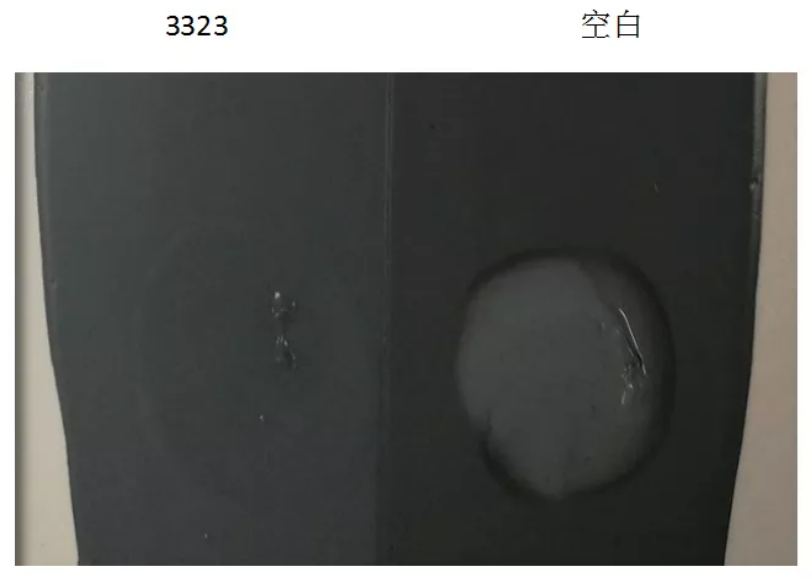

（2）指研，對比抗浮色發(fā)花性能：

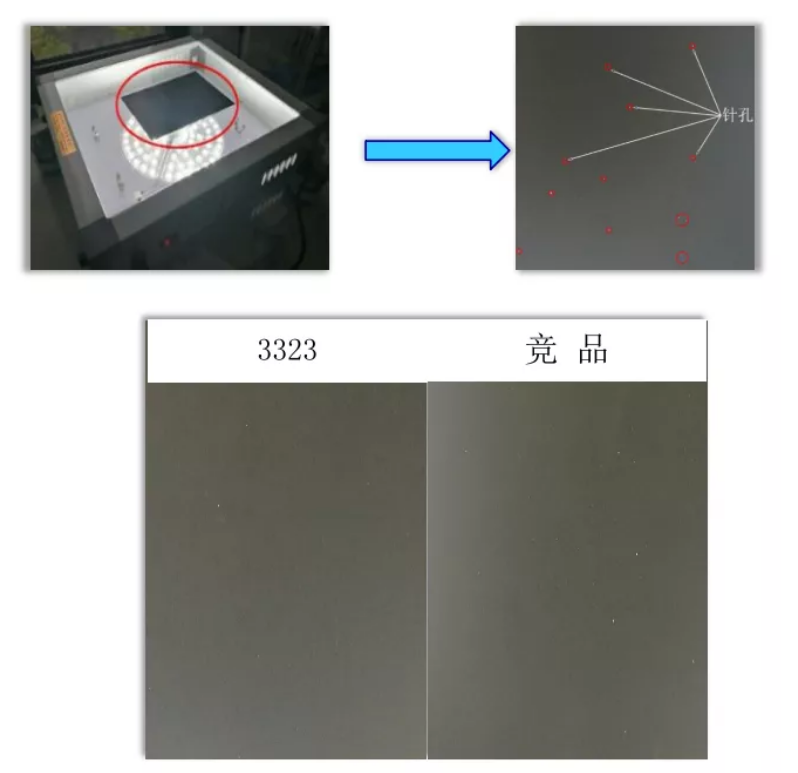

從上圖可見：Hydropalat? WE 3323 具有優(yōu)異的抗浮色發(fā)花性能。 （3）對比漆膜針孔：配固化劑噴涂在透明玻璃板上，透過強光對比針孔的多少。
如下圖所示：
從上圖可以看出： Hydropalat? WE 3323 可以明顯減少涂膜中的針孔。

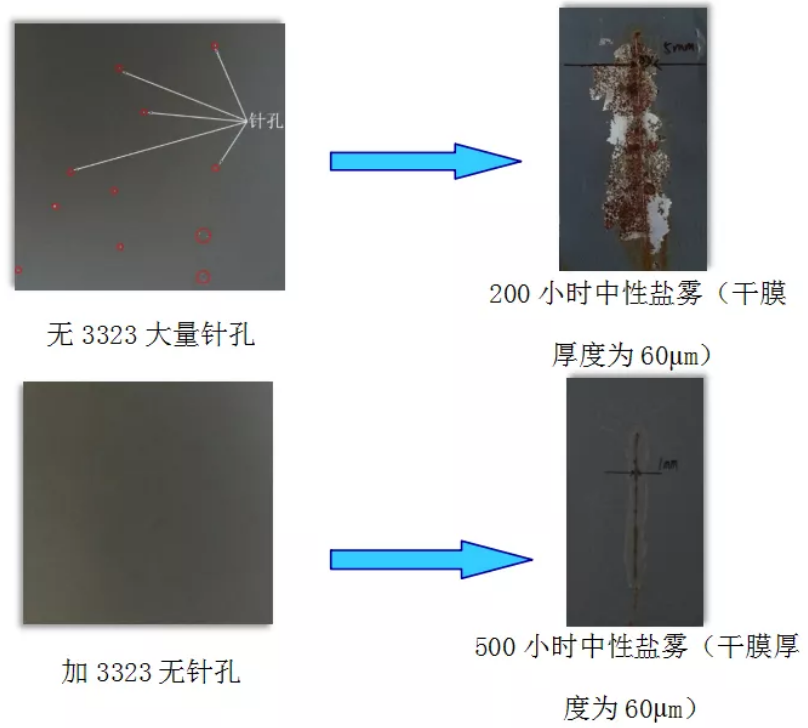

（4）漆膜鹽霧性能：測試3323是否影響鹽霧性能。（干膜厚度50μm，中性鹽霧）。
從上圖可以看出， 加入Hydropalat ? WE 3323后，漆膜中的針孔明顯減少，漆膜的耐鹽霧性能顯著提高。 結論 Hydropalat ? WE 3223 具有如下特點：
1）優(yōu)異的潤濕性能；
2）優(yōu)異的抑泡性能；
3）優(yōu)異的抗浮色發(fā)花性能；
4）可以明顯改善漆膜的針孔弊病，進而提高漆膜的耐性。
Hydropalat? WE 3323 憑借其傲視群雄的表現(xiàn)，真不愧是潤濕劑中的YYDS!
