-
-
-
回到頂部
010-80890561
order@bjmytimes.com
水性鋼結(jié)構(gòu)涂料是怎樣煉成的(二)
——助劑的選擇之分散劑
如果說鋼結(jié)構(gòu)涂料是一道美味的魚香肉絲，乳液和粉料就是炒菜時(shí)的胡蘿卜和肉，配方助劑就是炒菜過程中的油鹽醬醋。分散劑呢，往往很關(guān)鍵的是醇香花生油。涂料生產(chǎn)和儲(chǔ)存和使用過程中，經(jīng)常遇到這樣的問題：
生產(chǎn)的時(shí)候，粉料投進(jìn)去之后，罐內(nèi)稠的像八寶粥一樣，分散盤也攪不動(dòng)，隔膜泵也抽不動(dòng)，砂磨機(jī)半天也磨不下細(xì)度，心好累。
用了個(gè)傳說中降粘度好的分散劑，磨出來的水漿和調(diào)出來的漆，就像一杯卡布奇諾咖啡一樣穩(wěn)泡，涂層表面上一層難纏的泡沫，消泡劑不要錢一樣往里加也消不掉，噴出的漆膜表面都是泡破了之后的小孔和加多了消泡劑的小坑，好鬧心。
做個(gè)漂亮的天藍(lán)色深灰色，干燥快了慢了不一樣，或者施工稍微多加了點(diǎn)水，干燥的漆膜顏色深深淺淺花花綠綠，大面積工件變成了大花臉，好難看。
做個(gè)深灰鋼構(gòu)漆，別人投一包炭黑就夠了，自己加兩袋炭黑顏色還淺淺的不夠深，好費(fèi)錢。
好不容易做好了一個(gè)漆，開心的裝桶給客戶發(fā)貨。過幾天貨到了工地客戶開桶一看，桶底沉淀了、上面分層浮色了、一噴反粗起渣子了、噴完干燥后顏色比出廠時(shí)候變深了變淺了失光了。。。。。。鋼構(gòu)漆的儲(chǔ)存性總是像孩子在沙灘上堆的沙堡，經(jīng)不起時(shí)間的考驗(yàn)，好難。
所有的這些問題，都跟配方中的一個(gè)關(guān)鍵助劑——分散劑，有很大的關(guān)系。

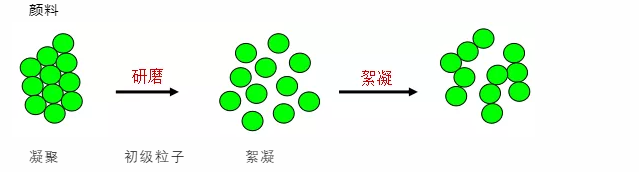

在涂料生產(chǎn)和儲(chǔ)存過程中，顏填料經(jīng)過研磨分散和儲(chǔ)存絮凝，顏料粒子的狀態(tài)變化見下圖所示。
分散劑在顏料研磨和防止絮凝的過程中，通過靜電吸附和空間位阻兩個(gè)方式，起到非常關(guān)鍵的作用。鋼構(gòu)涂料由于其顏填料相對(duì)單一，分散劑的選擇原則是性價(jià)比高，不影響耐性，通用性好。市面上的分散劑種類多牌號(hào)雜，有些分散劑對(duì)無機(jī)填料降粘效果非常好，使用量也小，但是完全分散不開有機(jī)顏料，還會(huì)嚴(yán)重影響漆膜的耐水等性能;有些分散劑針對(duì)有機(jī)顏料分散效果很好，但是對(duì)鋼構(gòu)粉料主體的無機(jī)顏料降粘效果不佳，往往還非常穩(wěn)泡;有些分散劑德智體美全面發(fā)展，但是動(dòng)輒百八十的價(jià)格讓鋼構(gòu)漆配方工程師又愛又恨。
又便宜又通用又好用，這就給分散劑的選擇提出了新要求。我們用我司經(jīng)典的疏水分散劑WD 405，和市場(chǎng)上大家用的比較多的兩只分散劑做了一系列的測(cè)試和對(duì)比。
首先做一個(gè)大家常見的丙烯酸鐵紅底面合一漆

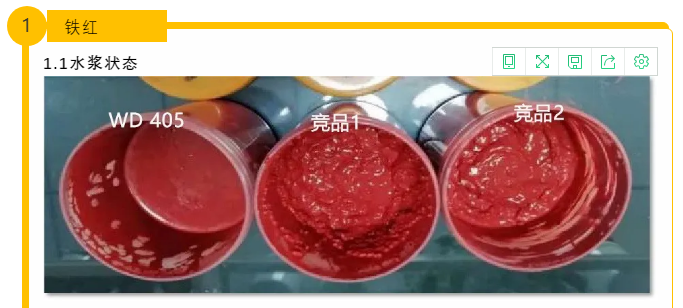

穩(wěn)泡性：WD405表面有少量大泡，整體無泡，而競(jìng)品1 和競(jìng)品2整體有大量小泡且不易脫出，說明WD405 不穩(wěn)泡;
研磨30分鐘后，色漿細(xì)度：均為25μm;WD405的研磨效率高;
降粘效果：WD 405制備的樣品的粘度最低， WD405 的降粘效果好。
1.2 色漆指研：
粉料只有鐵紅，不存在浮色發(fā)花現(xiàn)象，因此，不做指研測(cè)試和對(duì)比展色力;

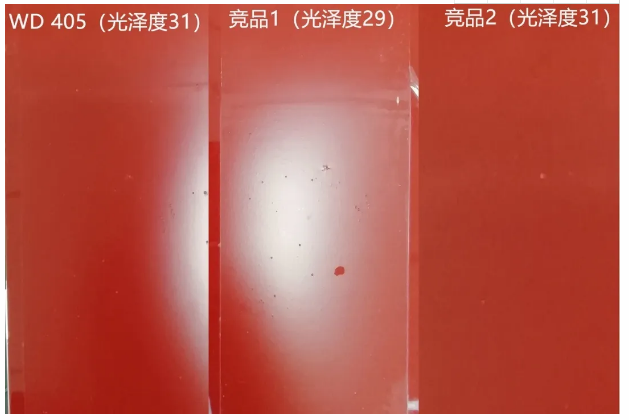

1.3漆膜光澤度（60°）：
光澤度(60°)：WD405不影響光澤;

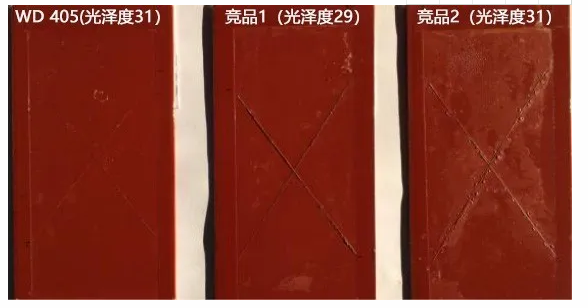

1.4 耐性測(cè)試-72小時(shí)中性鹽霧：
耐性：WD405和競(jìng)品1的樣板無泡無銹，劃痕擴(kuò)蝕<1mm，競(jìng)品2 無銹，劃痕周邊有大量消泡，劃痕擴(kuò)蝕<1mm。WD405 對(duì)耐性影響小。

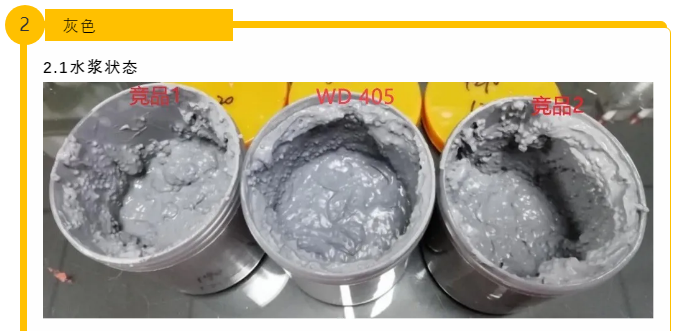

穩(wěn)泡性：三者相當(dāng);
研磨30分鐘后，色漿細(xì)度：三者細(xì)度均為25μm;
降粘效果：WD 405制備的樣品的粘度最低， WD405 的降粘效果好。

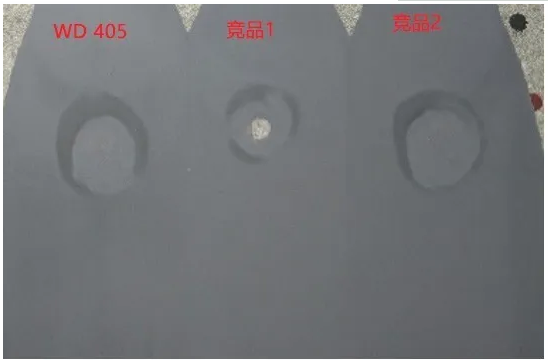

2.2 色漆指研、對(duì)碳黑的展色力：
展色力：WD405和競(jìng)品2的試樣顏色相當(dāng)均比競(jìng)品1的顏色深，因此，WD405對(duì)碳黑有優(yōu)異的展色力;
指研處色差：三個(gè)樣品的指研出和非指研處均無明顯色差，因此，WD405有優(yōu)異的抗浮色發(fā)花性能。

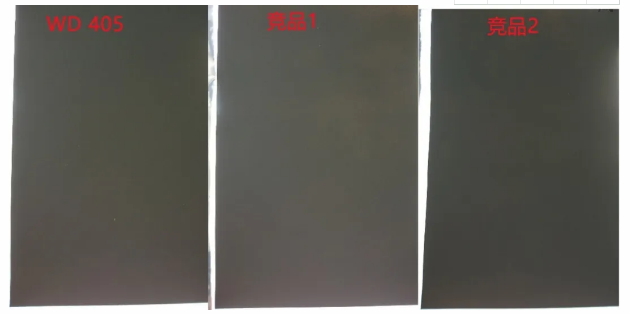

2.3 漆膜狀態(tài)：
漆膜針孔：三個(gè)樣品漆膜均無針孔，說明WD405的不穩(wěn)泡。
注：我們將涂料噴涂在透明的聚酯薄膜上，干燥后放在燈箱上觀察針孔情況。

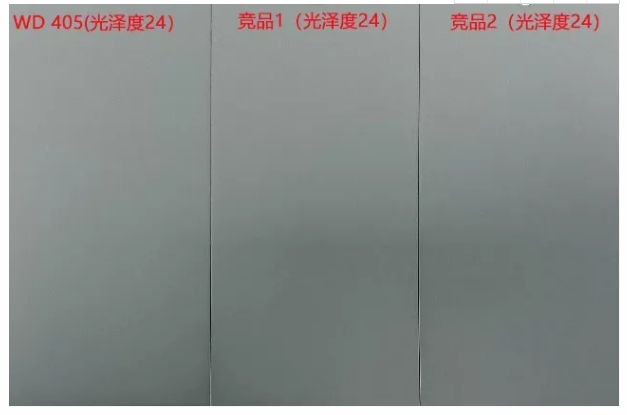

2.4漆膜光澤度（60°）及耐性：
光澤度(60°)：WD405不影響光澤;
耐水性：三者室溫耐水240小時(shí)，均無變化，因此，WD405對(duì)耐水性無顯著影響。
把鐵紅和深灰搞定，WD405基本上已經(jīng)能勝任工廠70%的任務(wù)了。但是總有些鋼結(jié)構(gòu)是不一樣的煙火，像彩鋼板上做個(gè)孔雀藍(lán)、橙紅之類的顏色鮮艷又奪目。就拿孔雀藍(lán)來說，鈦白和酞青藍(lán)屬于典型的無機(jī)和有機(jī)顏料，表面結(jié)構(gòu)、粒徑和比重差異都非常大，把兩者穩(wěn)定均勻的分散混合在同一個(gè)體系中降粘度、下細(xì)度、不浮色、不穩(wěn)泡，WD 405表現(xiàn)如何呢?

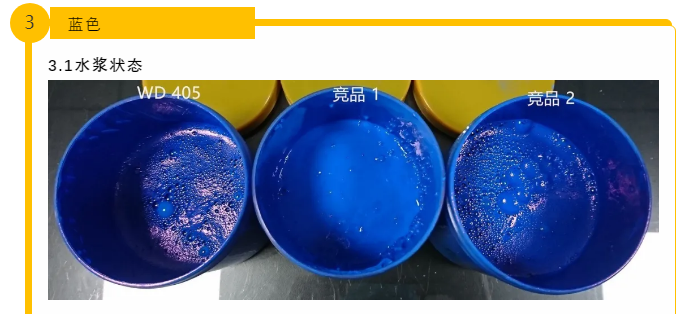

穩(wěn)泡性：WD405和競(jìng)品2的樣品表面有大量大泡，但整體無泡，而競(jìng)品1 整體有大量消泡且不易脫出，說明WD405
不穩(wěn)泡。
研磨30分鐘后，色漿細(xì)度：WD405：20μm;競(jìng)品1：30μm;競(jìng)品2：25μm;WD405的研磨效率高。
降粘效果：WD 405制備的樣品的粘度最低， WD405 的降粘效果好。

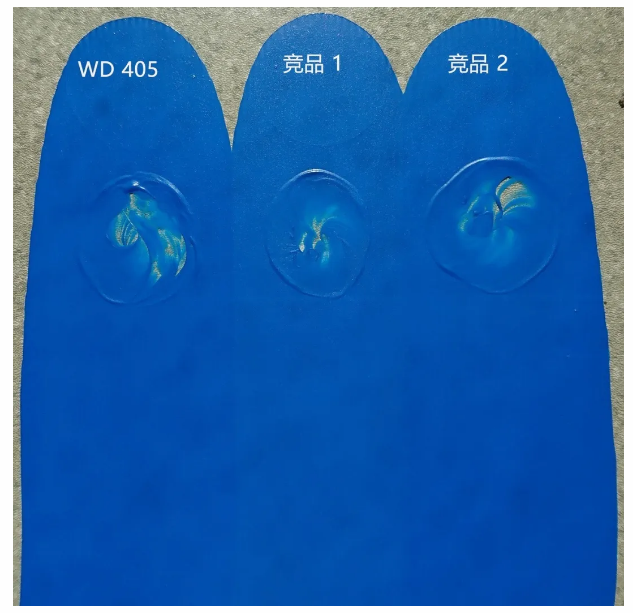

3.2 色漆指研、對(duì)酞菁藍(lán)的展色力：
展色力：WD405和競(jìng)品2的試樣顏色相當(dāng)均比競(jìng)品1的顏色深，說明WD405對(duì)酞菁藍(lán)優(yōu)異的展色力;
指研處色差：三個(gè)樣品的指研出和非指研處均無明顯色差，WD405有優(yōu)異的抗浮色發(fā)花性能;

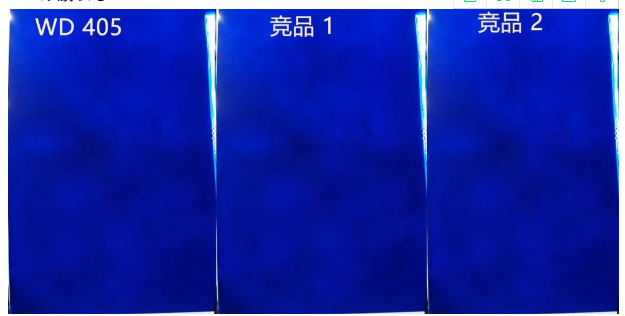

3.3 漆膜狀態(tài)：
漆膜針孔：三個(gè)樣品漆膜均無針孔，說明WD405的不穩(wěn)泡

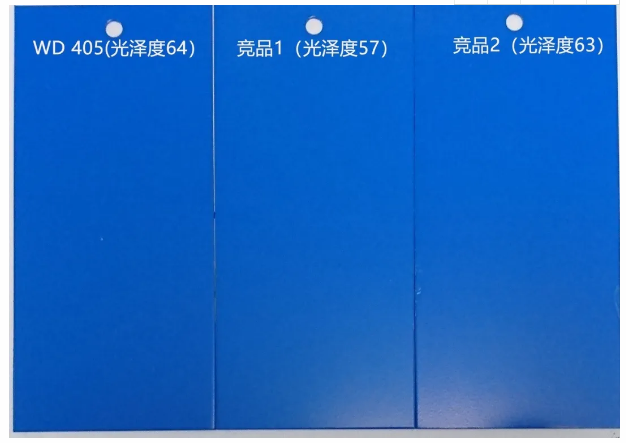

3.4漆膜光澤度（60°）及耐性：
光澤度(60°)：WD405不影響光澤;
耐水性：三者室溫耐水240小時(shí)，均無變化，WD405對(duì)耐水性無顯著影響。
穩(wěn)泡性：WD405表面有大量大泡，但整體無泡，而競(jìng)品1 和2整體有大量小泡且不易脫出，說明WD405 不穩(wěn)泡;
研磨30分鐘后，色漿細(xì)度：WD405：20μm;競(jìng)品1：30μm;競(jìng)品2：25μm;
WD405的研磨效率高
降粘效果：WD 405制備的樣品的粘度低， WD405 的降粘效果好。

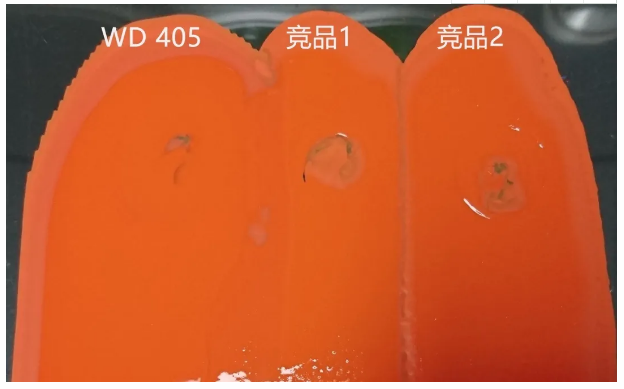

4.2 色漆指研、對(duì)170紅的展色力：
展色力：WD405和競(jìng)品2的試樣顏色相當(dāng)均比競(jìng)品1的顏色深，說明WD405對(duì)170紅有優(yōu)異的展色力;
指研處色差：三個(gè)樣品的指研出和非指研處均無明顯色差，因此，WD405有優(yōu)異的抗浮色發(fā)花性能。

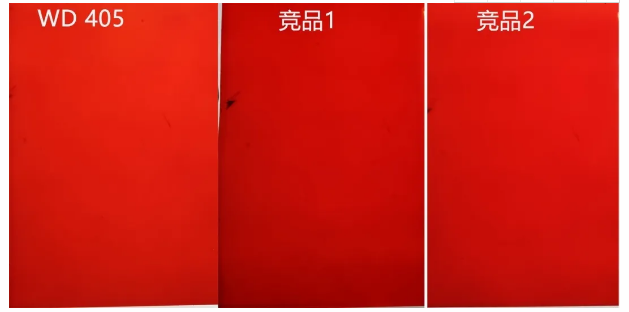

4.3 漆膜狀態(tài)：

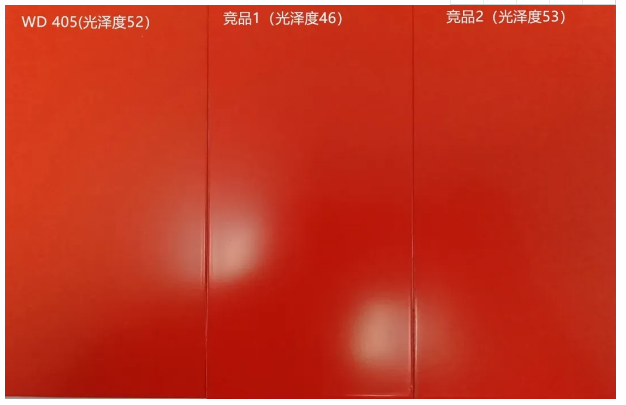

4.4漆膜光澤度（60°）及耐性：
光澤度(60°)：WD405不影響光澤;
耐水性：三者室溫耐水240小時(shí)，均無變化，WD405對(duì)耐水性無顯著影響。
經(jīng)過和市場(chǎng)主流的高性價(jià)比共研磨分散劑對(duì)比，我們配方中這只WD 405分散劑完全能勝任水性鋼結(jié)構(gòu)涂料的各種使用場(chǎng)景，是一只踏實(shí)可靠高性價(jià)比的老黃牛型產(chǎn)品。
俗話說：“三分涂料七分涂裝”，我們深知涂料是一門應(yīng)用學(xué)科，施工現(xiàn)場(chǎng)的多樣性也意味著配方需要根據(jù)現(xiàn)實(shí)情況進(jìn)行靈活調(diào)整。因此，我們不僅提供基礎(chǔ)配方，更重要的是根據(jù)客戶具體要求提供定制化服務(wù)并配套主要原材料。為了節(jié)約您寶貴的時(shí)間，我們還將提供樣漆供您現(xiàn)場(chǎng)實(shí)驗(yàn)，并根據(jù)反饋調(diào)整材料和配比，最大程度為客戶減少產(chǎn)品開發(fā)周期，控制綜合采購成本，避免多頭采購帶來售后服務(wù)扯皮的弊端。
為此，我們將在“美揚(yáng)涂界”的公眾號(hào)上陸續(xù)推出水性工業(yè)涂料系列原創(chuàng)文章，希望對(duì)您有所幫助，歡迎關(guān)注!
