-
-
-
回到頂部
010-80890561
order@bjmytimes.com
上篇文章講到水性環(huán)氧底漆里樹脂的確定和分散劑的選擇及固化劑的選用，接下來我們將探討影響配方的其他因素，如消泡、閃銹和流掛。
四、消泡：
環(huán)氧底漆消泡不僅影響生產(chǎn)工藝，更重要的是消泡不好會造成漆膜產(chǎn)生很多針孔，做鹽霧時腐蝕介質(zhì)很容易進入底材造成漆膜起泡、生銹。本方案采用我司FoamStar? SI 2299搭配FoamStar? ED 2528，我們將制備的漆膜噴涂于聚酯膜上放置于燈光下觀察，可見左圖沒有亮點，說明消泡效果良好。
消泡劑如果消泡效果不好，會造成漆膜針孔多，嚴重影響鹽霧，如下圖所示：在相同的時間里，僅更換消泡劑組合的差異。
五、閃銹：
水性環(huán)氧涂料由于不能加乙醇胺調(diào)節(jié)PH，所以更容易閃銹。我們在選擇閃銹助劑時不僅要求閃銹助劑本身無胺，而且要考察加入閃銹助劑后對漆膜耐性的影響。
以下展示一下我們測試閃銹劑的過程：
1、 準備兩塊樣板：一塊打磨干凈表面鐵銹的冷軋鋼vs一塊不打磨的冷軋鋼；

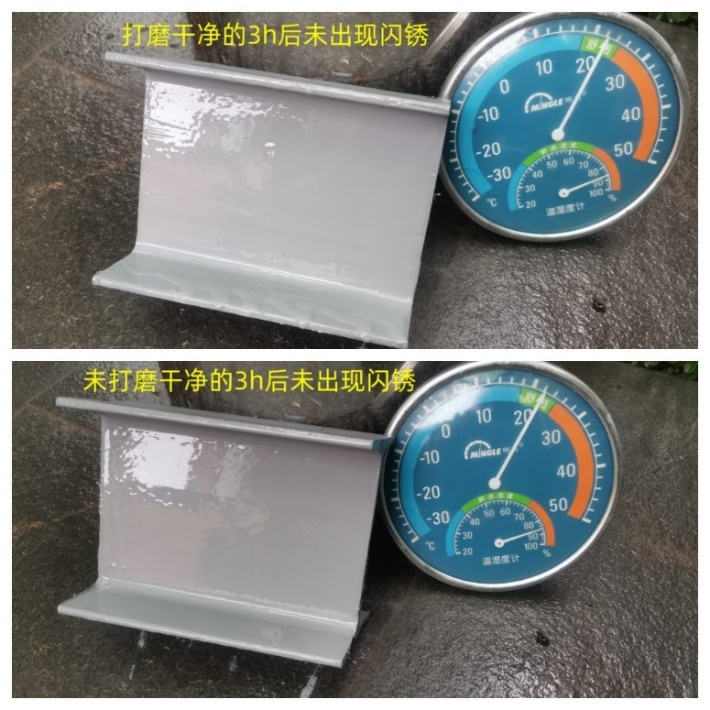

2、 噴涂后立刻將兩塊樣板放到室外下雨環(huán)境中，當時實際濕度＞90%，溫度22℃，放置3h后觀察樣板外觀均無閃銹(NR950添加量1.6%）
我司防閃銹劑NR950具有優(yōu)異的防閃銹性，對漆膜耐性影響小。
3、 將樣板分別做耐水和耐鹽霧測試，觀察板面狀況，考察閃銹助劑對漆膜耐性的影響；

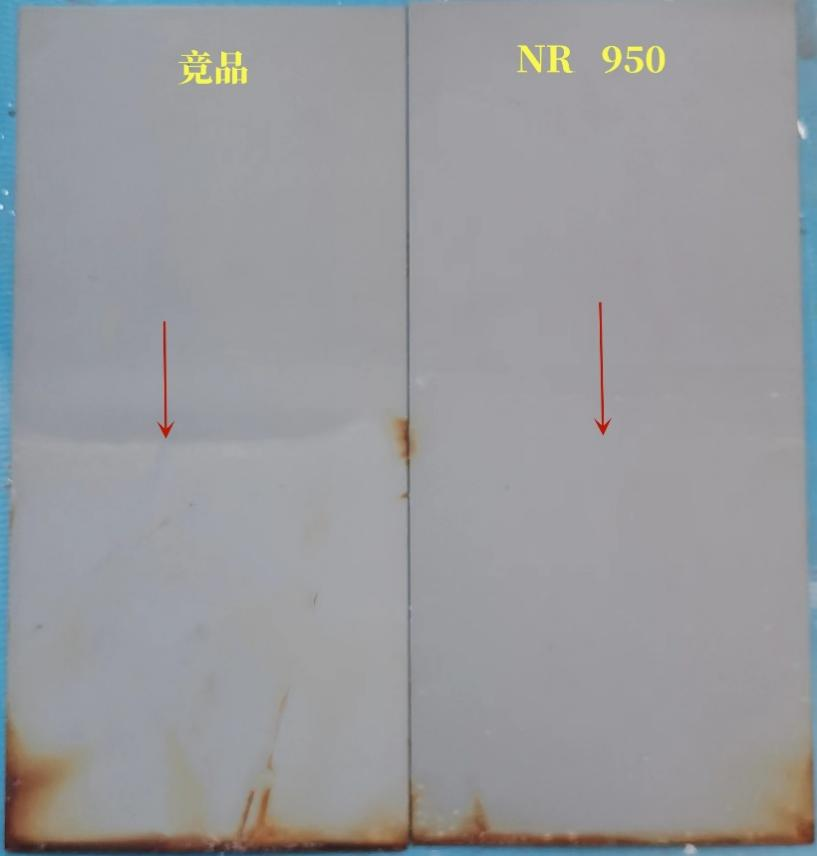

耐水500h后的狀態(tài)
可見NR950比競品對漆膜耐水性影響更小

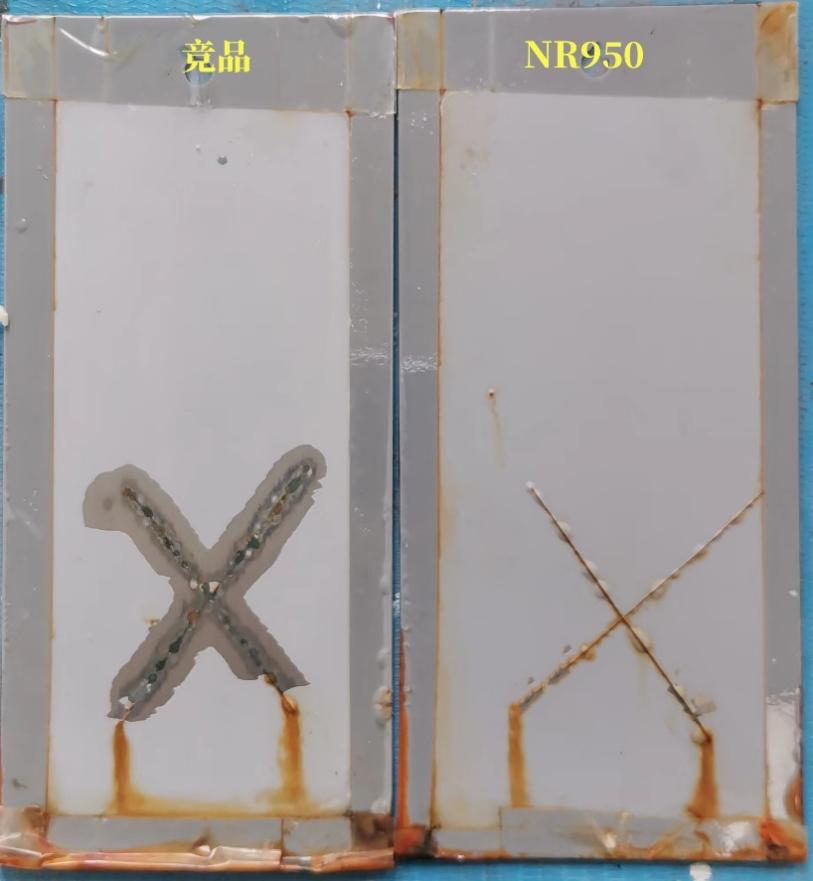

對比耐鹽霧500h小時后劃叉部位附著力狀態(tài)(從鹽霧箱里拿出來表面水分干燥后用膠帶粘)
可見NR950比競品對漆膜耐鹽霧性影響更小
六、抗流掛性

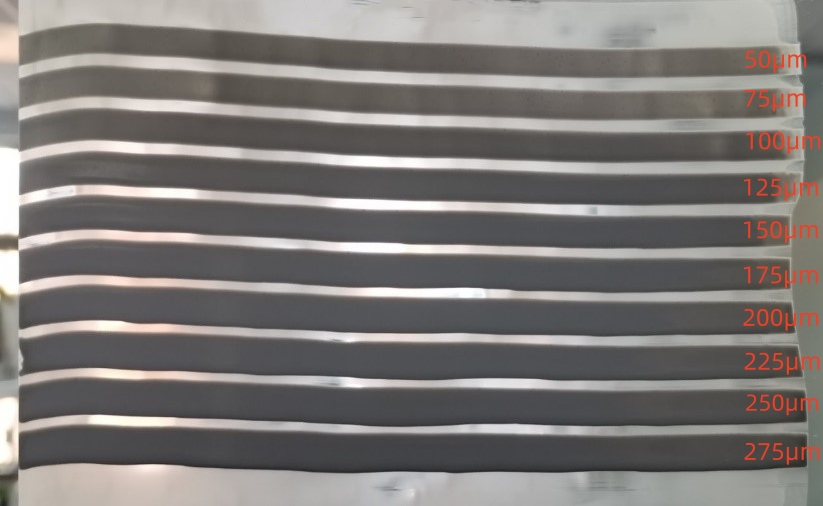

由于堿溶脹增稠劑會嚴重影響環(huán)氧漆膜耐鹽霧性能，故環(huán)氧底漆里要使用聚氨酯增稠劑，選用改性有機膨潤土 搭配我司聚氨酯增稠劑RA1620. 濕膜抗流掛大于275μm，可完全滿足干膜80微米不流掛的要求
和某知名低剪聚氨酯流變助劑相比，我司聚氨酯增稠劑 RA 1620具有比競品更高的增稠效率，價格也更低，成本大幅下降，并且RA 1620更不穩(wěn)泡。

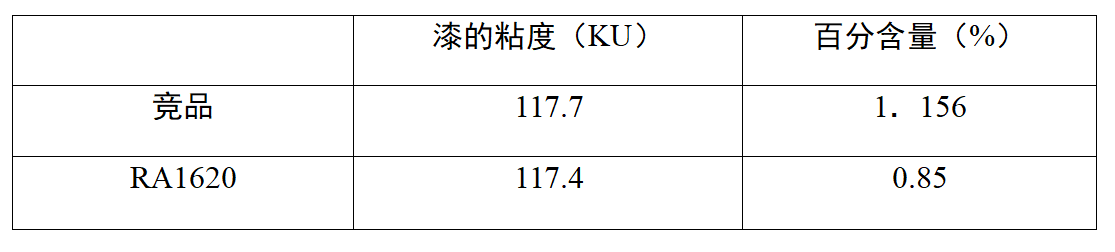

各取400克漆分別添加競品和RA 1620增稠劑，添加量和粘度如下：
RA1620抗流掛性比競品略好
RA1620對漆膜耐性影響比競品小(水性環(huán)氧清漆泡水 500h 后的狀態(tài))
綜上，我們開發(fā)出了一款成本低于11.5元，耐鹽霧性能大于500小時，附著力優(yōu)異，且施工性良好的低成本水性環(huán)氧底漆，可以滿足常規(guī)防腐場合應(yīng)用要求的配方。歡迎對此項目感興趣的小伙伴聯(lián)系我們：010-80890561/2轉(zhuǎn)技術(shù)部。
