-
-
-
回到頂部
010-80890561
order@bjmytimes.com
水性環(huán)氧涂料在工業(yè)防腐領(lǐng)域正發(fā)揮越來(lái)越重要的作用，但同時(shí)市場(chǎng)對(duì)價(jià)格的要求也越來(lái)越高，開發(fā)一個(gè)既能滿足基本性能要求又能將材料成本控制在11.5元/kg以下的配方是擺在技術(shù)人員面前的難題；我司就這一難題做了一些探索，本文將和大家分享一下開發(fā)思路。

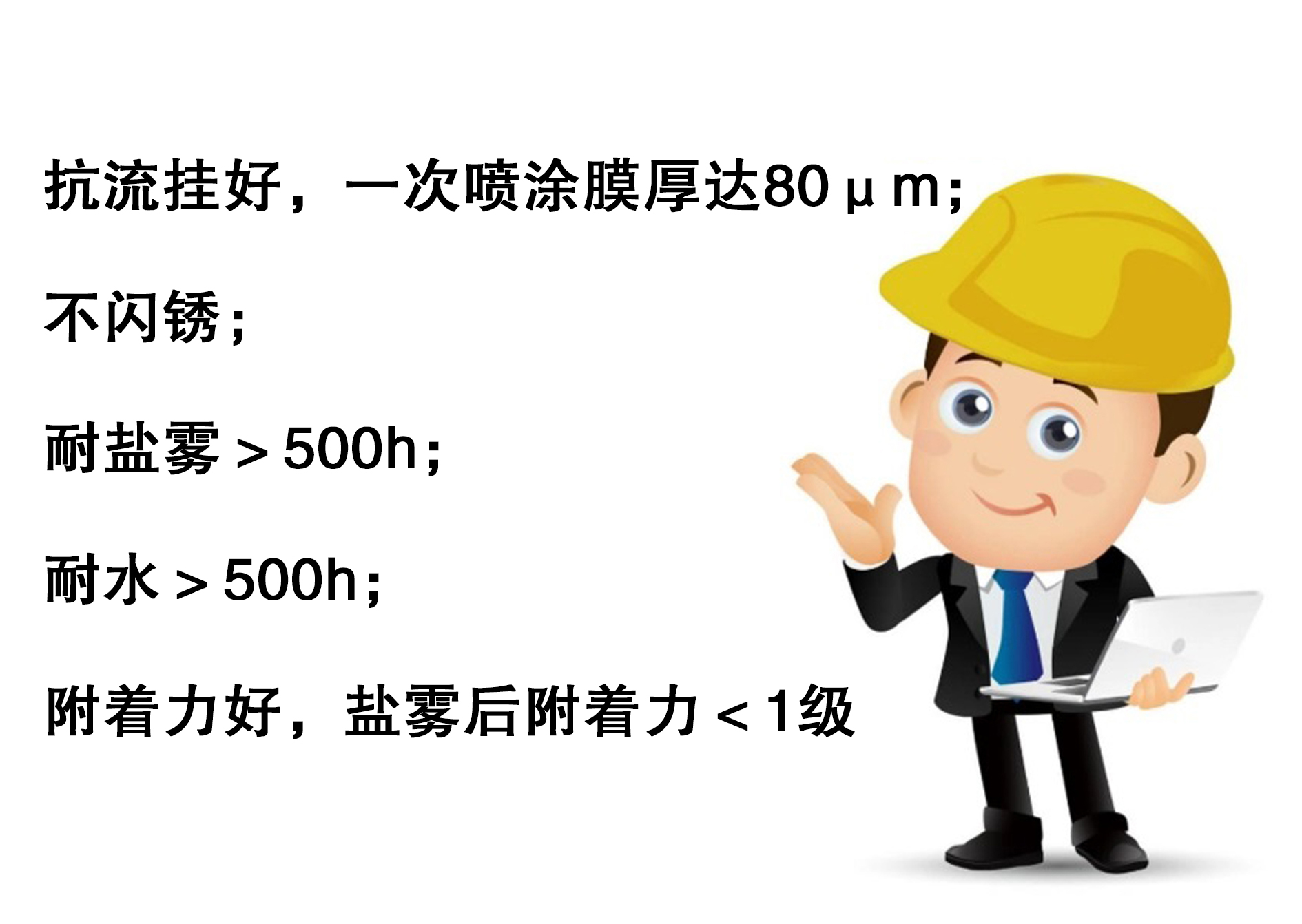

一個(gè)能滿足大多數(shù)應(yīng)用場(chǎng)合的水性環(huán)氧底漆基本要求如下：
我們的設(shè)計(jì)思路如下：
低成本涂料配方通常的做法是將顏基比盡量做高，這就要求第一：環(huán)氧乳液對(duì)粉料的承載力好，第二：分散劑對(duì)粉料有很好的降粘效果；第三：需要摸索能滿足基本性能的顏基比的臨界值。
一、樹脂的選擇
樹脂決定了漆膜的主要性能，我司的Aquaexpoxy? WR2253環(huán)氧乳液具有出色的抗流掛性能、耐鹽霧性能，對(duì)粉料承載能力和機(jī)械穩(wěn)定性。經(jīng)過多年市場(chǎng)打磨，已經(jīng)成功應(yīng)用于集裝箱、動(dòng)車、工程機(jī)械、改裝車等領(lǐng)域。

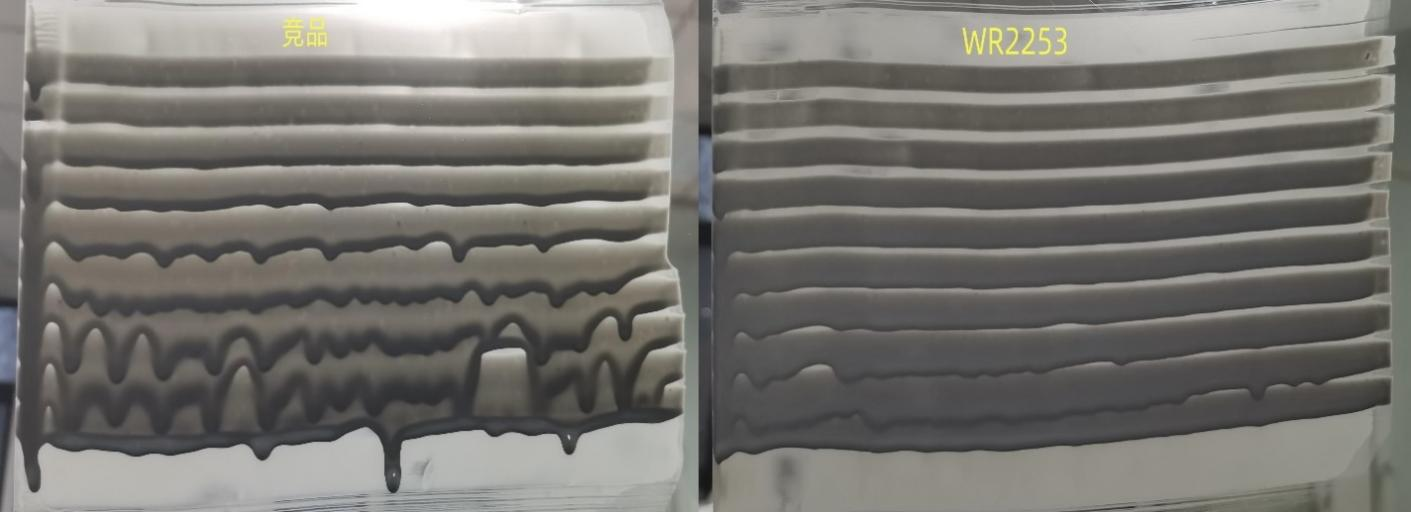

我司環(huán)氧樹脂和競(jìng)品環(huán)氧樹脂抗流掛對(duì)比如下圖：
對(duì)粉料承載力不好的樹脂在高顏基比的情況下不能完全包裹住粉料，造成漆膜孔隙率大，腐蝕介質(zhì)很容易通過孔隙進(jìn)入底材造成生銹。

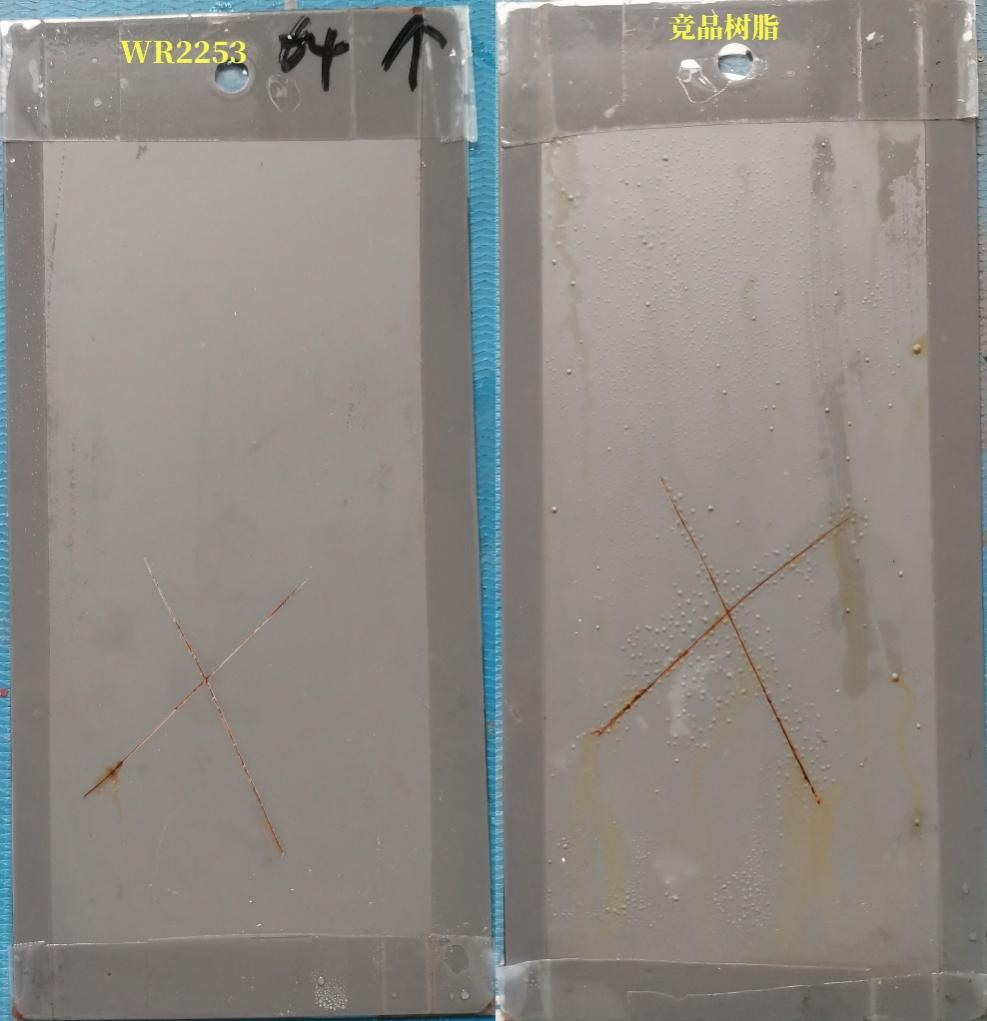

下圖是我司環(huán)氧乳液WR2253和競(jìng)品樹脂在高顏基比的情況下鹽霧48h時(shí)的狀態(tài)對(duì)比：
二、分散劑的選擇
本項(xiàng)目為高無(wú)機(jī)填料含量的有機(jī)、無(wú)機(jī)顏填料共研磨體系，因此我們需要選擇有優(yōu)異的降粘效果、不穩(wěn)泡、無(wú)浮色發(fā)花且不影響漆膜耐性的分散劑；經(jīng)過篩選我們?cè)诒卷?xiàng)目采用了Dispex? Ultra PX 4290搭配Dispex? Ultra CX 4452的分散劑組合。4290是一支能同時(shí)分散無(wú)機(jī)顏料和有機(jī)顏料的通用型分散劑，4452是一支具有強(qiáng)降粘效果且不影響耐性的高分子分散劑，它區(qū)別于一般的陰離子分散劑的主要特點(diǎn)是不影響耐性。

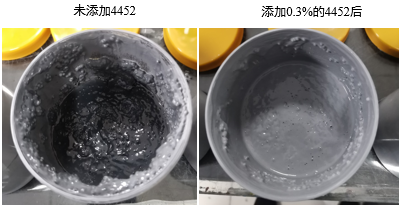

4452優(yōu)異的降粘效果

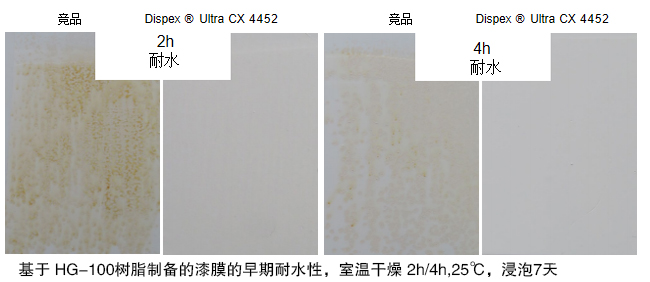

Dispex? Ultra CX 4452不影響漆膜耐水性（在單組分丙烯酸體系中測(cè)試4452對(duì)耐水性能的影響）

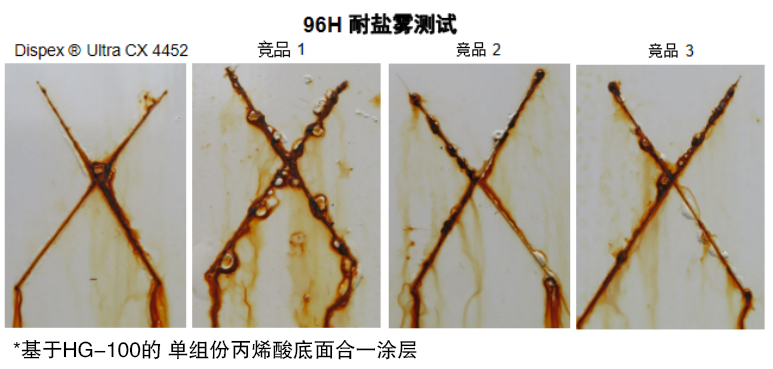

Dispex? Ultra CX 4452不影響漆膜耐鹽霧性能（在單組分丙烯酸體系中測(cè)試4452對(duì)耐鹽霧性能的影響）
三、確定臨界顏基比：
我們?cè)O(shè)計(jì)了4個(gè)不同顏基比的配方，固化劑選用某通用固化劑，綜合性能優(yōu)異，價(jià)格適中，制漆過程和儲(chǔ)存均沒有問題，A:B為10：1。

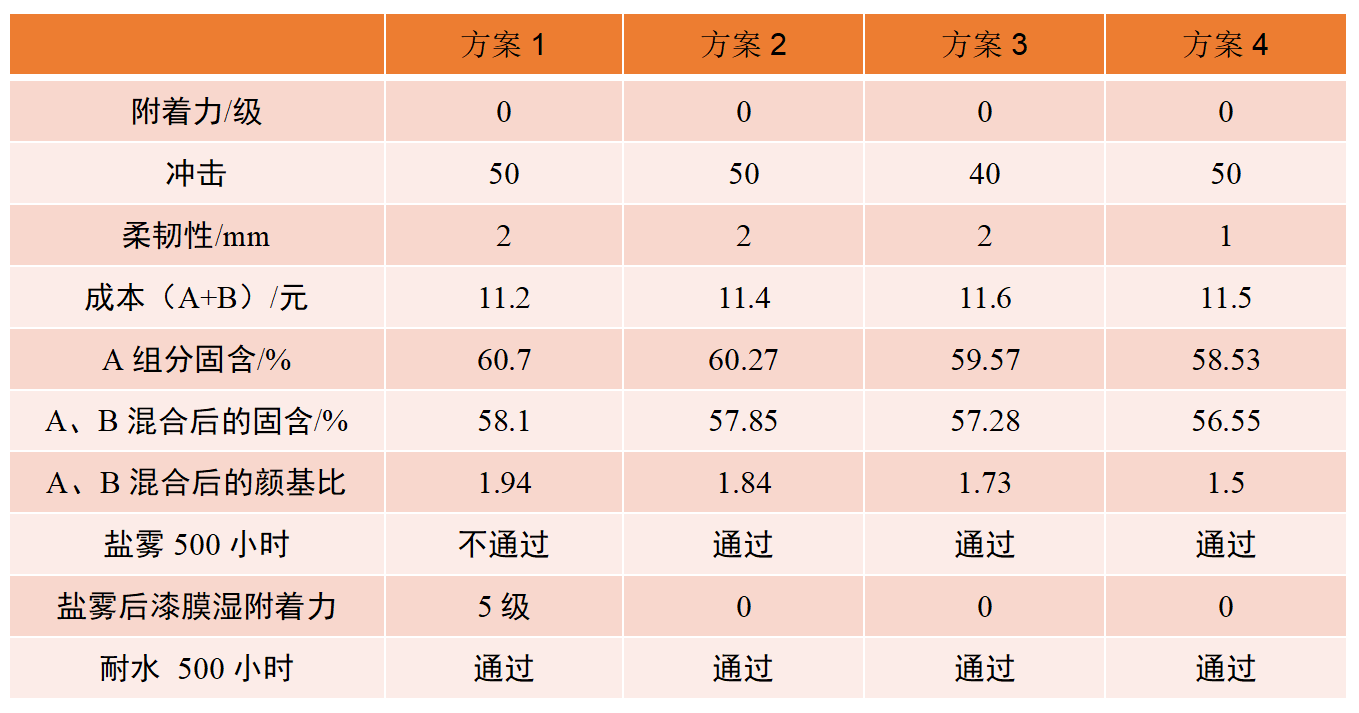

基本性能數(shù)據(jù)如下（干膜膜厚55-60μm）

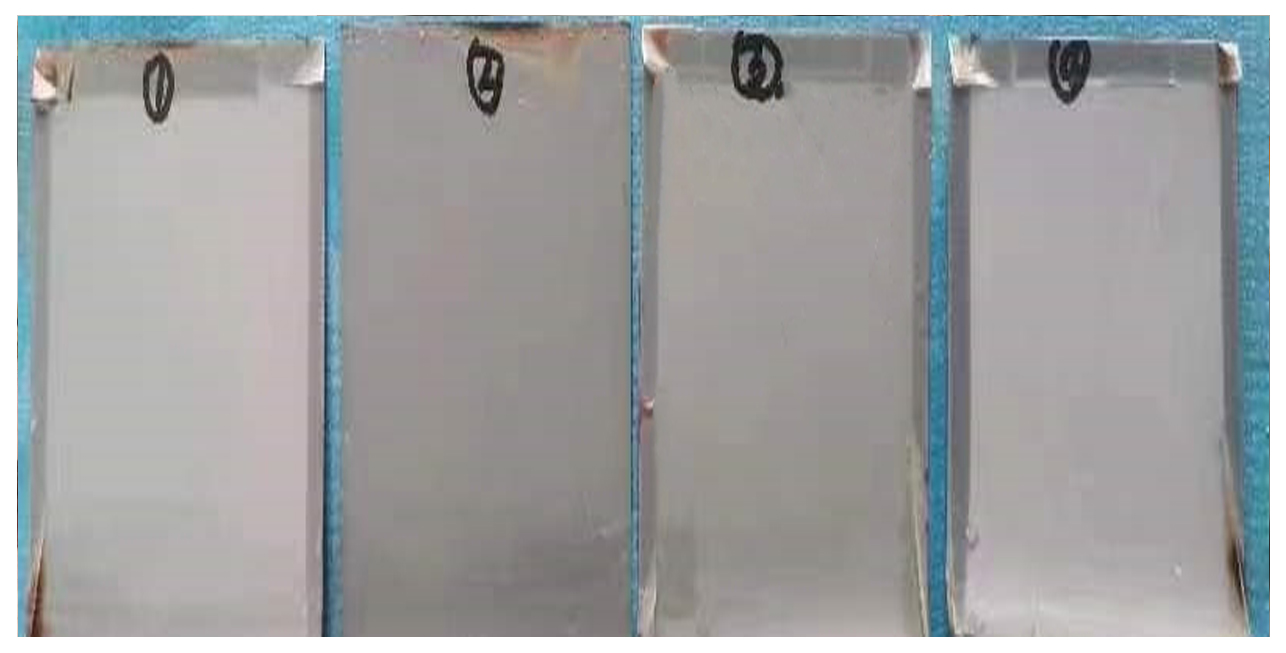

鹽霧500小時(shí)的狀態(tài)
鹽霧500小時(shí)后漆膜濕附著力測(cè)試結(jié)果
耐水500小時(shí)測(cè)試結(jié)果
由以上實(shí)驗(yàn)結(jié)果可以看出，顏基比為1.94的一號(hào)配方耐鹽霧性能較差，被淘汰。而方案②各項(xiàng)性能最好，且價(jià)格也能滿足市場(chǎng)要求。
以上我們從設(shè)計(jì)思路的三個(gè)方面討論了低成本水性環(huán)氧底漆的配方，接下來(lái)我們將探討其他的配方影響因素，如消泡、閃銹和流掛，由于篇幅有限，將于下篇說(shuō)明，敬請(qǐng)持續(xù)關(guān)注！
