-
-
-
回到頂部
010-80890561
order@bjmytimes.com

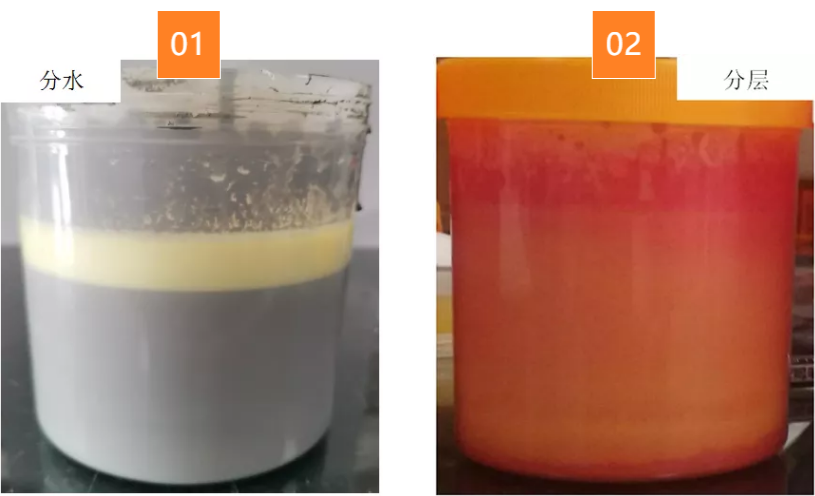

WHAT？
分水？
分層？

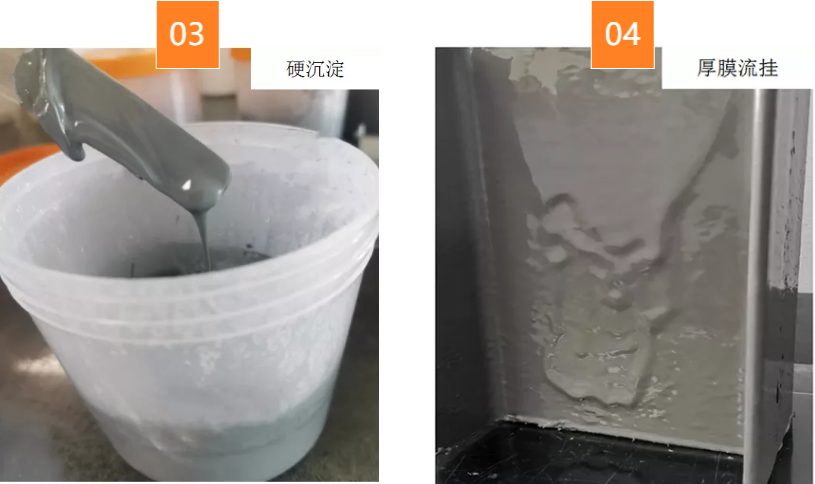

硬沉淀？
厚膜流掛？
以上問題是不是似曾相識？
它們在涂料中可能單獨出現(xiàn)，也可能一起出現(xiàn)，嚴(yán)重影響了涂料的開罐效果和施工性能。

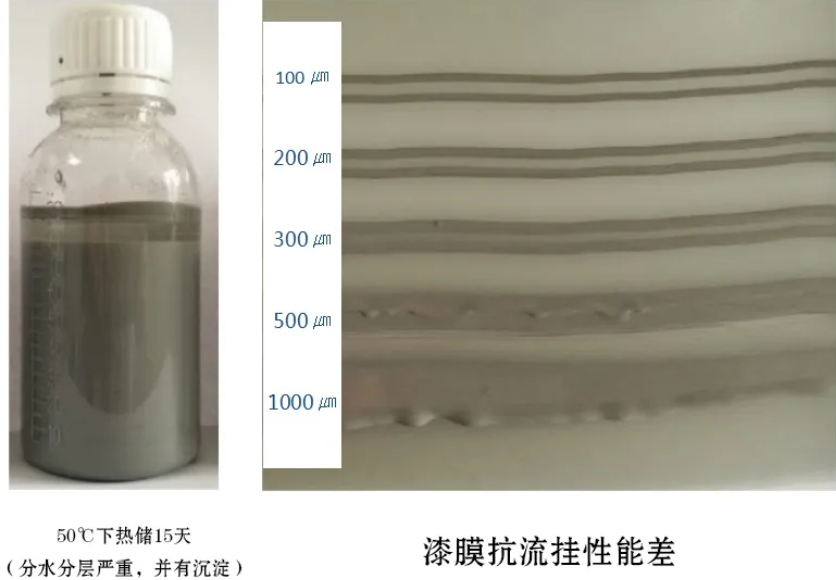

最近，有一個客戶因為防沉、分水分層及抗流掛性能差的問題，向我們咨詢。 這是一個水性灰色環(huán)氧底漆，其漆樣分水分層嚴(yán)重，厚膜流掛也不好。如下圖：
環(huán)氧漆一般顏填料含量高，容易沉淀、分層；另外本漆樣還要求厚涂，如果配方設(shè)計不合理，這些問題就會全部存在。
經(jīng)分析，該客戶的問題主要出現(xiàn)在流變助劑的選擇上，所以我們將為其篩選合適的流變助劑并優(yōu)化配方結(jié)構(gòu)來改善這些缺陷：
首先來看看防沉問題，一般來說水性膨潤土是首選，因為膨潤土在水中會形成類似3D“卡屋”結(jié)構(gòu)，產(chǎn)生觸變流動行為，對防止固體沉降導(dǎo)致的硬沉淀十分有效。

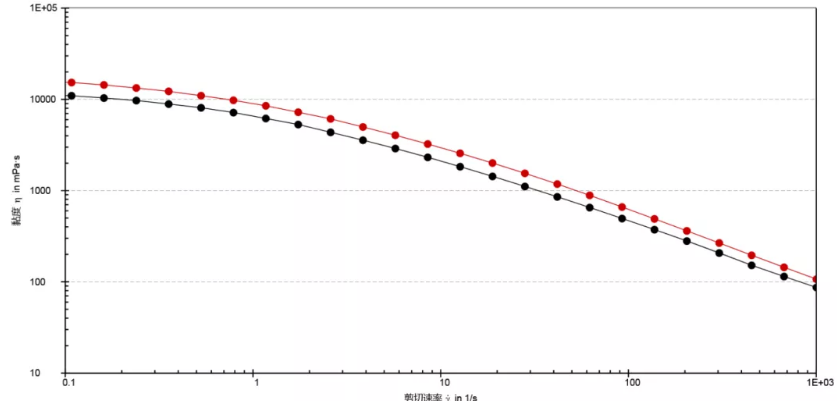

MY-LT是一款高效的水性膨潤土，以下是將MY-LT制成的2%預(yù)凝膠的觸變曲線。預(yù)凝膠粘度如圖 1，黑色線條為競品，紅色線條為我司 MY-LT，預(yù)凝膠粘度 MY-LT高于競品，觸變略好于競品。

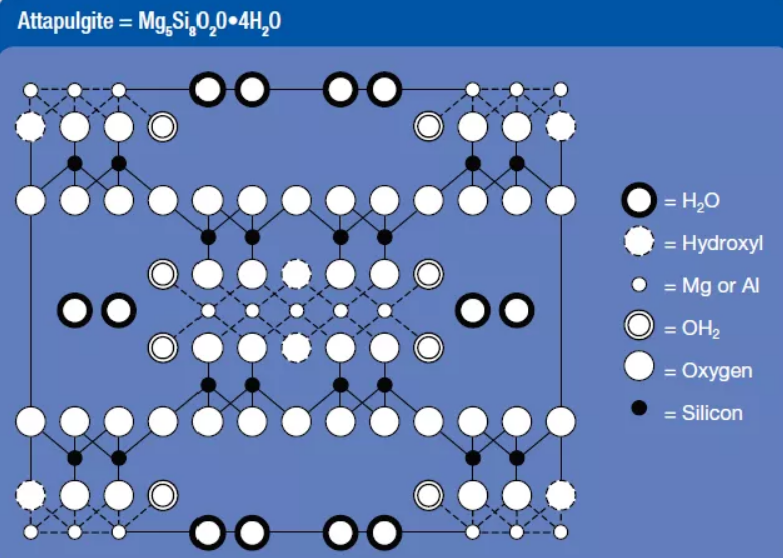

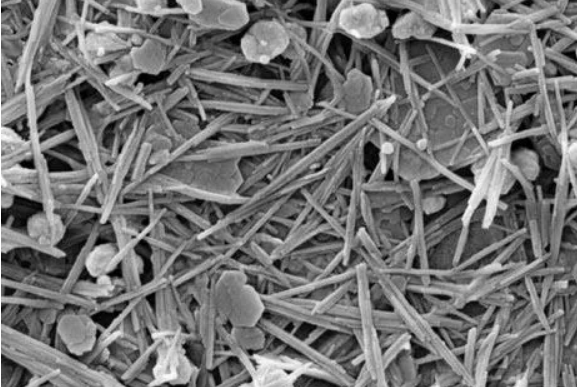

然后對于分水問題，我們拿出了“秘密武器”凹凸棒土Attagel? 50，它是一種惰性粉末狀膠凝級別的凹凸棒石，由于其特殊的結(jié)構(gòu)，在離子和非離子水溶液中有效地形成膠體凝膠，可實現(xiàn)觸變增稠和懸浮效果，可有效地防止分水，特別適合于含溶劑多的體系。

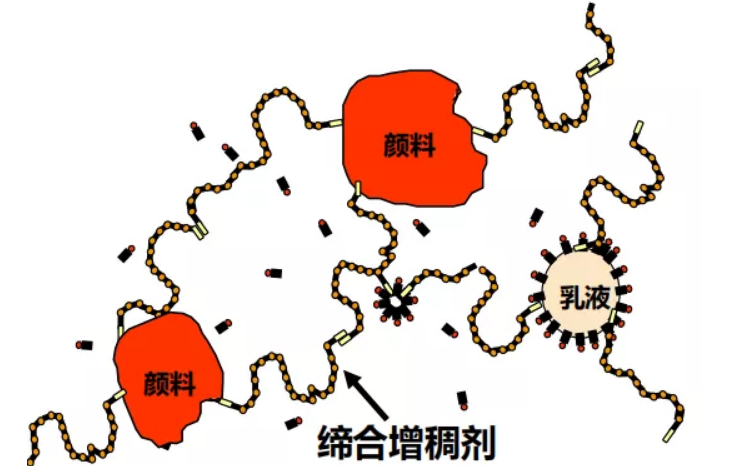

而對于抗流掛，有強觸變效果的聚氨酯締合低剪增稠劑，如Rheovis? PU1193有顯著的改善作用。

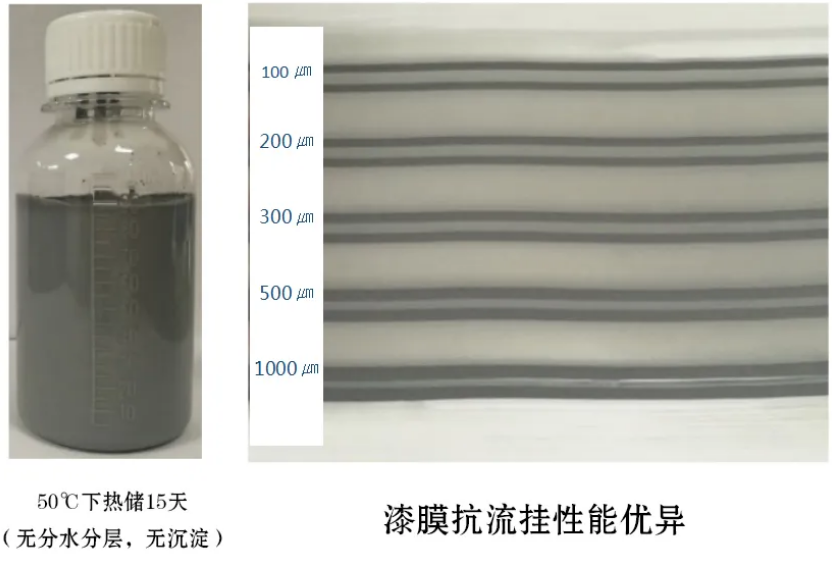

通過以上調(diào)整，涂料的儲存性能和漆膜的抗流掛性均得到明顯改善：
對耐性的影響：
以上實驗我們通過不同類型的流變助劑搭配使用，漆的儲存和施工都不成問題，但是加了這么多的流變助劑后，漆的耐性會不會受到影響呢？

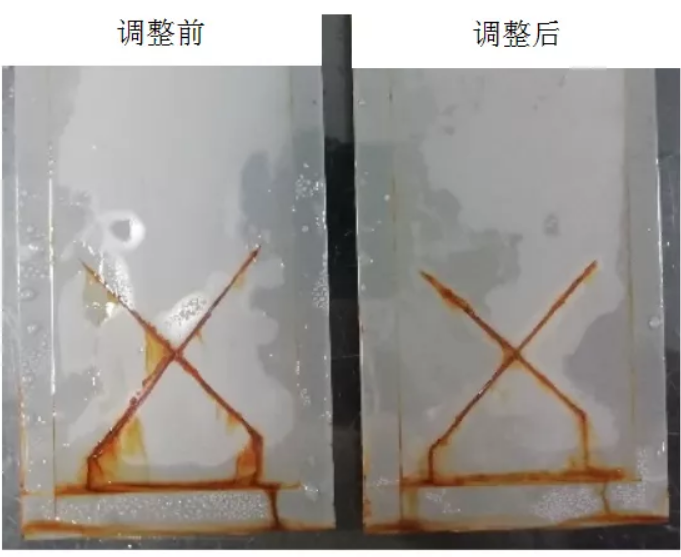

接下來我們對調(diào)整前后漆膜的耐鹽霧性做對比測試，如下（500小時鹽霧測試，干膜厚度約為55?）
調(diào)整前后的漆膜的耐鹽霧性能相當(dāng)，說明我們的這套“組合拳”對涂料的耐性沒有不良影響。
還在等什么？
如果您也被類似的問題困擾，請聯(lián)系我們，We are your little helper!
