-
-
-
回到頂部
010-80890561
order@bjmytimes.com
7月20日，河南省遭遇極端強(qiáng)降雨，鄭州市多個國家級氣象觀測站日降雨量突破有氣象記錄以來歷史極值。受強(qiáng)降雨影響，河南省鄭州市二七區(qū)郭家咀水庫水位快速上漲。
由于遭遇罕見持續(xù)強(qiáng)降雨，鄭州市常莊水庫、郭家咀水庫及賈魯河等多處工程出現(xiàn)險情，鄭州市區(qū)出現(xiàn)嚴(yán)重內(nèi)澇，造成鄭州市鐵路、公路及民航交通受到嚴(yán)重影響。目前，已轉(zhuǎn)移避險約10萬人，洪災(zāi)已造成鄭州市區(qū)多人死亡。
我們對每一位遇難者表示沉痛哀悼，對遇難者家屬表示誠摯慰問！
當(dāng)下雨季 如何應(yīng)對水性漆施工后的返銹問題？
炎炎夏日，高溫高濕雷雨天氣頻繁，雨水過后，有的不僅是彩虹還有銹跡斑斑。
雨季來臨，最近有很多客戶反饋水性漆施工后遇到雨水出現(xiàn)返銹的問題，客戶提高了防銹要求，詢問有沒有更好的防止出現(xiàn)返銹的辦法。下面我們來討論影響返銹的關(guān)鍵因素和解決方案；
一、漆膜初期耐水性影響

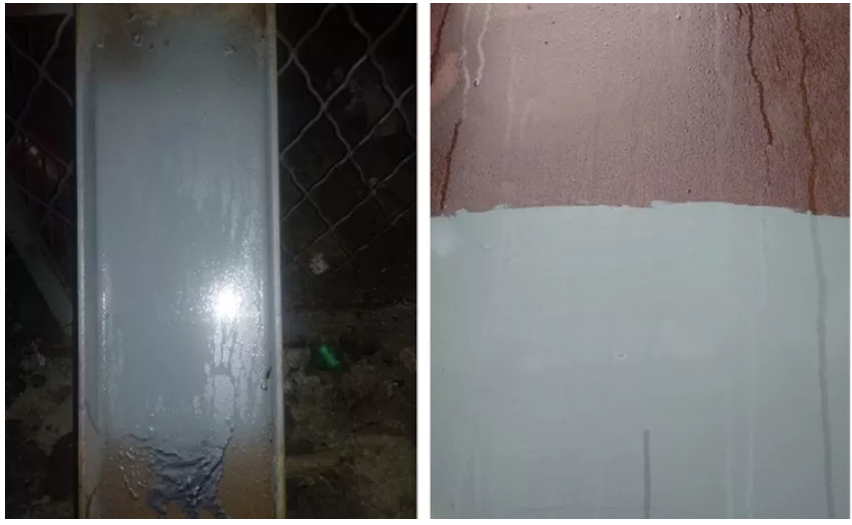

如果漆膜的初期耐水性不好，涂料施工后未完全干燥情況下遇上下雨，雨水就會造成起泡和返銹的情況發(fā)生。
解決方案：

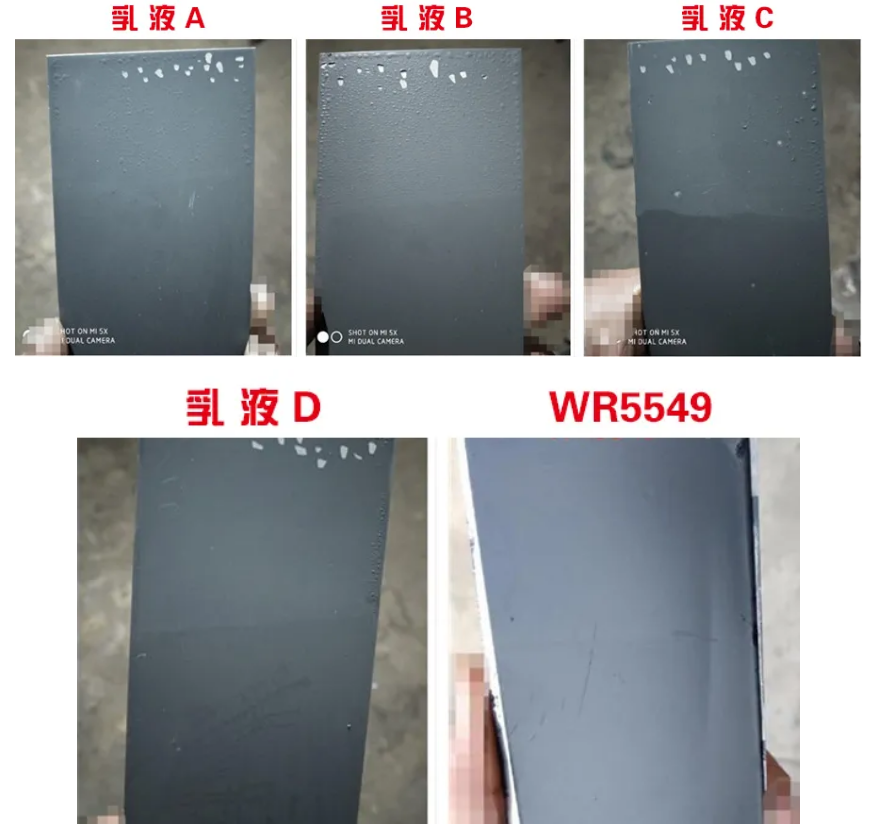

選用初期耐水好的乳液和樹脂。如果耐水性不好，起泡后很容易生銹，國標(biāo)上要求漆膜施工后24h測試初期耐水性，這個時間不能滿足實(shí)際需要，應(yīng)該在漆膜干燥2h后就做耐水實(shí)驗(yàn)。選取市場上常見的幾種工業(yè)漆乳液做成漆，噴板自干兩個小時后放入水中測試初期耐水性（室溫），24h結(jié)果如下：
初期耐水性能：WR5549>乳液D>乳液C>乳液A>乳液B；
乳液價格：乳液D>乳液C>乳A≈WR5549>乳液B；
由實(shí)驗(yàn)可以看出我司乳液WR5549性價比最高。固含是47%。高于大多數(shù)市售乳液的固含。
二、防閃銹性能影響
防閃銹劑選擇不當(dāng)，漆膜防閃銹性能不好，噴涂施工后鋼材表面有少量閃銹出現(xiàn)，漆膜遇到下雨天，銹點(diǎn)蔓延，造成返銹現(xiàn)象出現(xiàn)。
解決方案： 選擇合適的防閃銹劑，將閃銹徹底抑制住。我司產(chǎn)品NR910具有防閃銹性好，價格低，容易添加的特點(diǎn)。測試結(jié)果如下：

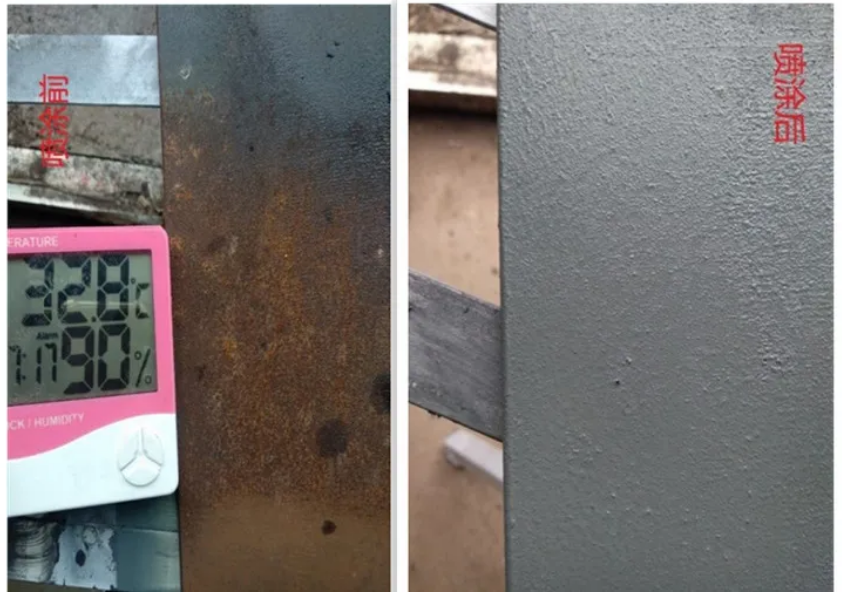

1、高溫高濕環(huán)境下帶銹底材上抗閃銹性能 測試條件:溫度32.8度，濕度90%，下午19：17噴涂，帶銹底材，處理情況：未打磨，和打磨不徹底。

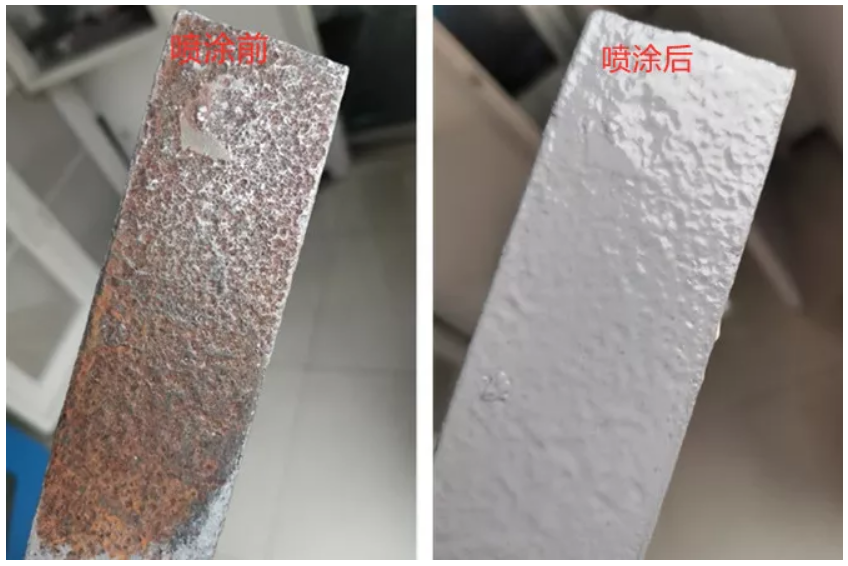

2、嚴(yán)重生銹底材（三角鐵）在打磨不徹底的情況下的抗閃銹性能。
三、漆膜針孔問題影響 漆膜針孔問題是因?yàn)橄莶粡氐?，涂膜干燥后就會留下很多針孔，水汽容易進(jìn)入，影響漆膜防腐效果。造成噴涂后的工件返銹。而這些針孔是肉眼觀察不出來的。
解決方案：

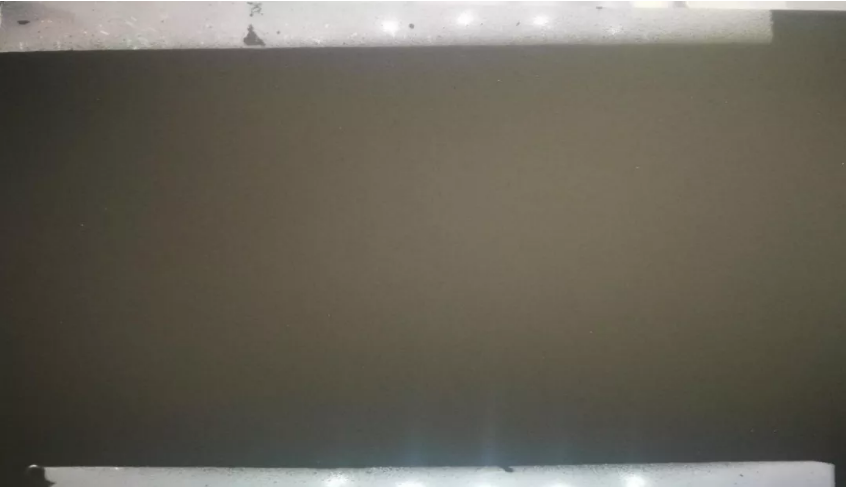

添加合適的消泡劑：針孔評價方法：在聚酯薄膜上噴涂水性漆后，自然干燥，然后放置在光源下觀察漆膜透光情況。如出現(xiàn)很多針孔說明消泡劑選擇不當(dāng)。我司的消泡劑FoamStar?ST 2437為星型聚合物改性消泡劑，具有消泡效果強(qiáng)，相容性好，易添加的特性，特別適合乳液型體系。 效果如圖：
四、助劑影響
主要是分散劑的影響，有些分散劑會影響漆膜耐水性，從而造成工件下雨后返銹。

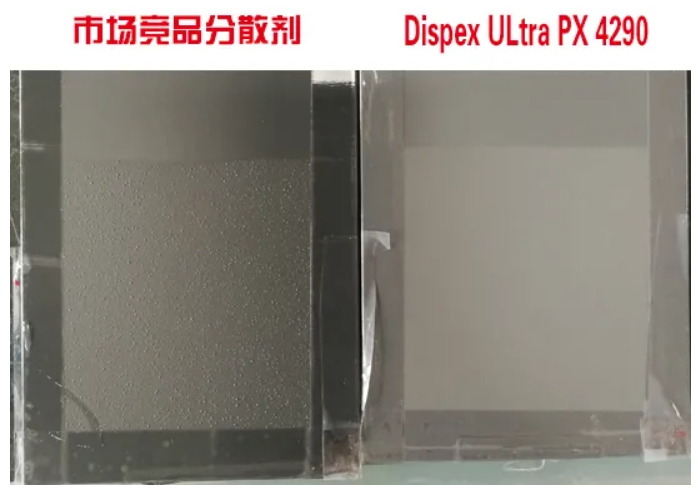

解決方案： 選用不影響耐性的，性價比高的分散劑，我司Dispex ? ULtra PX 4290具有較強(qiáng)的疏水性，并且普適性強(qiáng)，對有機(jī)無機(jī)顏料都有良好的分散效果，對耐性無影響。
五、防銹顏料影響 防銹顏料選擇不當(dāng)或者無防銹顏料，漆膜的防銹能力弱，也容易返銹。
解決方案：
選擇合適的防銹顏料，如鍶鉻黃，磷酸鋅，復(fù)合鐵鈦粉等搭配使用，鉻酸離子(Cr+6)和磷酸根離子在鋼鐵表面形成一層金屬氧化物的水合物，配制成涂料后，在鋼鐵表面起鈍化作用，有防銹、防腐蝕的功能。搭配具有物理屏蔽作用的絹云母粉，可獲得比較好的防銹效果，有效防止返銹出現(xiàn)。
六、底材處理狀態(tài)影響
正常情況下底材處理應(yīng)該達(dá)到Sa2.5級，但實(shí)際情況是底材處理并不徹底，有很多銹斑，噴涂水性漆后，銹斑會增長，遇到下雨天，底材銹多的地方就容易返銹。
解決方案：
底材處理達(dá)到Sa2.5級。
防止返銹是對一個配方整體性能和涂裝工藝的綜合考驗(yàn)。以上是我們對水性工業(yè)漆雨季返銹的六大影響因素的總結(jié)，供大家參考。
總而言之，防止返銹需著眼于多個維度來考慮，包括漆膜耐水性的影響、閃銹助劑的影響、針孔問題的影響、助劑的影響、顏料的影響、底材的影響等。
