-
-
-
回到頂部
010-80890561
order@bjmytimes.com
水性工業(yè)涂料的常用樹(shù)脂體系主要有：丙烯酸乳液，醇酸樹(shù)脂，環(huán)氧酯樹(shù)脂和環(huán)氧乳液，單組分體系由于通常要用乙醇胺調(diào)整PH值至堿性，本身抗閃銹相對(duì)容易。而環(huán)氧體系不能用乙醇胺調(diào)整PH，所以更容易閃銹，因此水性環(huán)氧體系的配方需要防閃銹效果更好的產(chǎn)品，NR950是在過(guò)去兩年里歷經(jīng)各種考驗(yàn)的產(chǎn)品，而且它不含亞硝酸鈉，對(duì)耐性影響更小！
（制漆：按配方制備好環(huán)氧底漆，防閃銹劑添加量為總配方的1.8%，AB混合后加10%的水，噴涂）
我們按以下幾種場(chǎng)景分別測(cè)試NR 950的表現(xiàn)：
A、實(shí)驗(yàn)室模擬高溫高濕不透風(fēng)環(huán)境：
把漆噴涂于工字鋼上，立刻放入有水的大桶內(nèi)，蓋好蓋子，放置24h，拿出來(lái)觀察閃銹情況

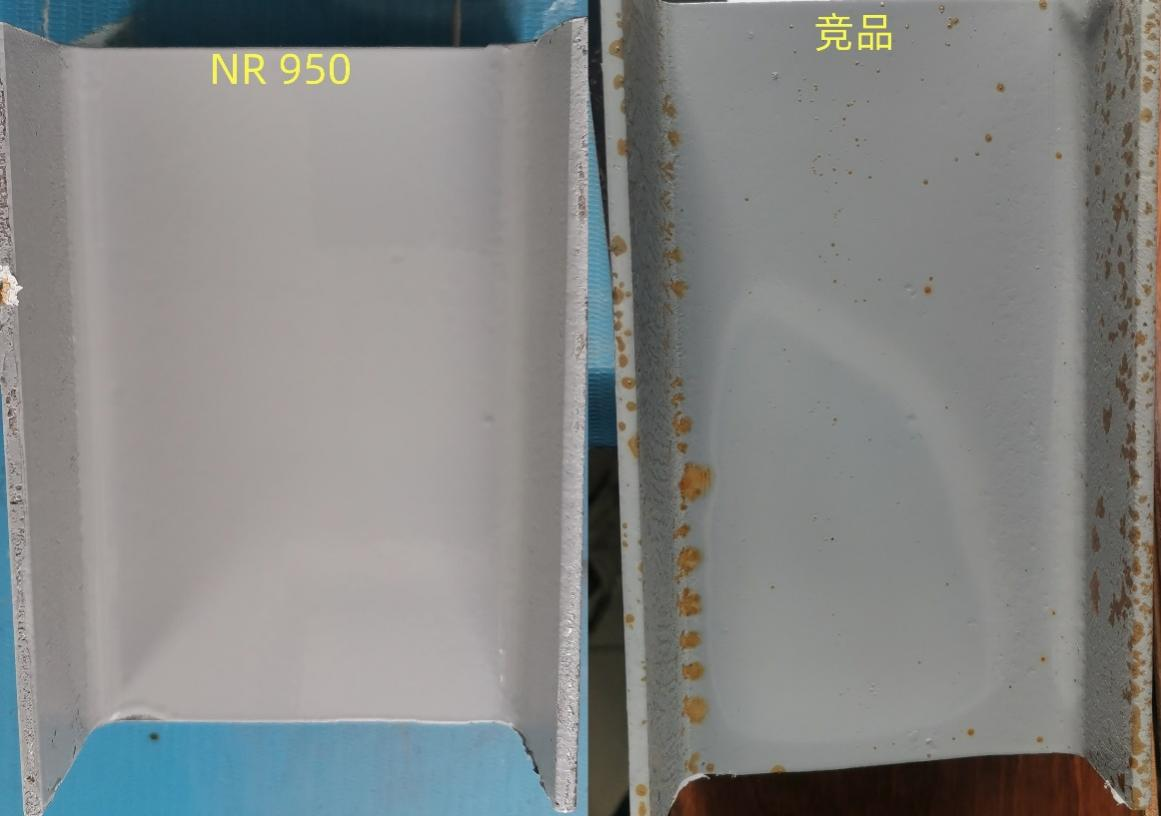

添加NR950的環(huán)氧底漆經(jīng)過(guò)24h密閉高濕環(huán)境里放置無(wú)閃銹產(chǎn)生，競(jìng)品閃銹。
B、模擬雨天戶外測(cè)試
將環(huán)氧底漆噴涂于打磨干凈和未打磨干凈的工字鋼上，如圖：
噴涂后立刻放到室外下雨環(huán)境中，濕度90%，實(shí)際濕度＞90%，溫度22℃
室外下雨環(huán)境中放置3h均為出現(xiàn)閃銹，說(shuō)明NR950防閃銹效果優(yōu)異
由于夜里也在下雨。空氣濕度大，氣溫低，隔夜漆膜仍未表干，打磨干凈的底材未出現(xiàn)閃銹，NR950經(jīng)受住了長(zhǎng)時(shí)間高濕未表干環(huán)境下的防閃銹考驗(yàn)！
繼續(xù)在室外陰雨環(huán)境中放置一夜后狀態(tài)如下：
打磨干凈的底材上漆膜未出現(xiàn)銹點(diǎn)，但是未打磨干凈的底材在長(zhǎng)時(shí)間高濕度未表干環(huán)境下出現(xiàn)了銹點(diǎn)，這是由于漆膜長(zhǎng)時(shí)間不表干，水會(huì)持續(xù)和殘留的鐵銹作用使銹點(diǎn)增長(zhǎng)，漆膜未干燥，沒(méi)有屏蔽作用，鐵銹最終就透過(guò)漆膜表現(xiàn)出來(lái)，在這種極端情況下單靠防閃銹助劑是很難解決的，還需采取加熱、風(fēng)扇等強(qiáng)制通風(fēng)措施，使漆膜盡量短時(shí)間內(nèi)干燥，才不會(huì)產(chǎn)生閃銹。
C、NR950對(duì)埋弧焊防閃銹效果
D、 防閃銹劑對(duì)漆膜耐水性的影響
樣板養(yǎng)護(hù)10天后分別測(cè)耐水和耐鹽霧，觀察閃銹劑對(duì)漆膜耐性的影響。

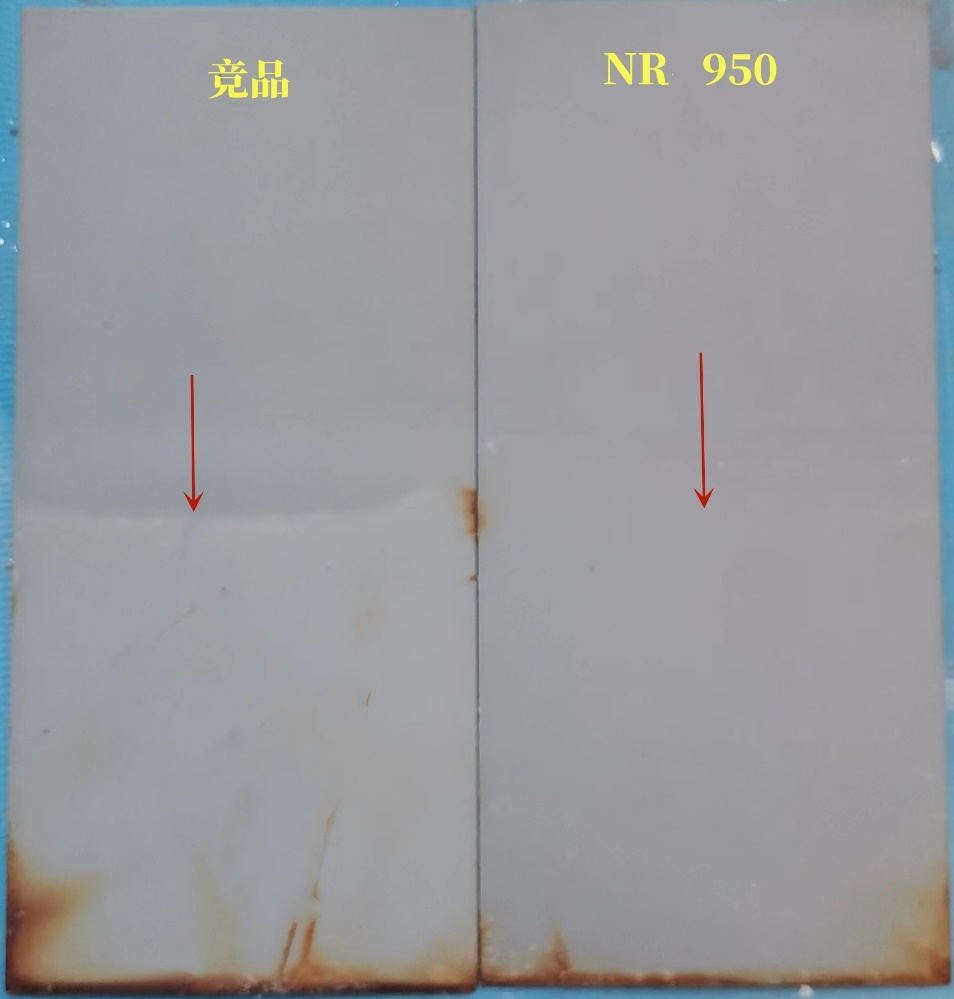

在中灰環(huán)氧底漆里防閃銹劑對(duì)漆膜耐水性的影響如下圖：
漆膜泡水500小時(shí)，添加競(jìng)品的漆膜變色發(fā)白明顯，添加NR950的變色不明顯，說(shuō)明NR950對(duì)漆膜耐水性影響小。
E、 防閃銹劑對(duì)漆膜耐鹽霧性能的影響
防閃銹劑對(duì)漆膜耐鹽霧的影響如下圖：

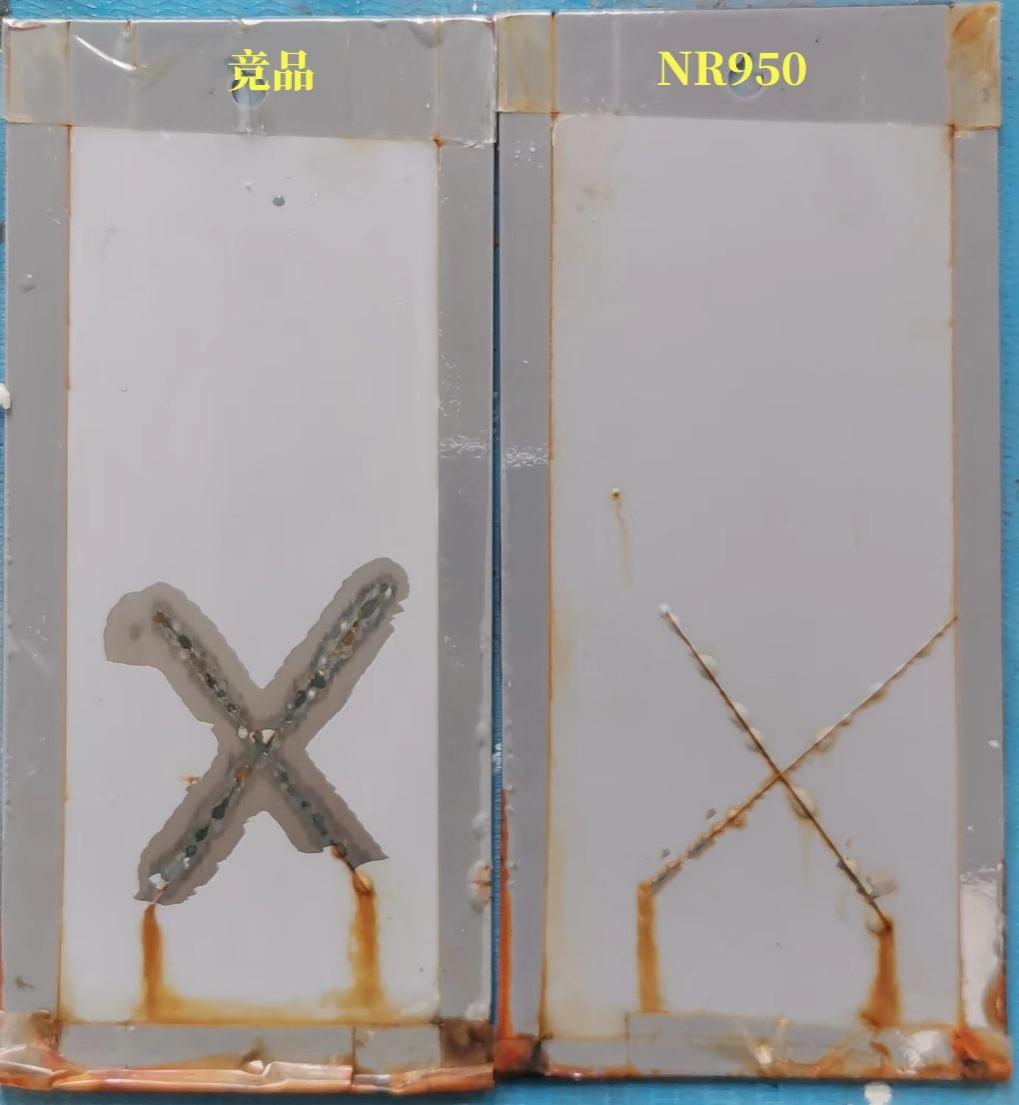

耐鹽霧500h小時(shí)后劃叉部位附著力狀態(tài)（從鹽霧箱里拿出來(lái)表面水分干燥后用膠帶粘）
添加競(jìng)品的漆膜劃叉處都粘掉了，添加NR950的漆膜劃叉處完好，說(shuō)明NR950對(duì)漆膜耐鹽霧影響小。
F、防閃銹劑NR950在水性環(huán)氧富鋅中的防閃銹效果測(cè)試
把漆噴涂于工字鋼上，立刻放入有水的大桶內(nèi)，蓋好蓋子，模擬高溫高濕不透風(fēng)環(huán)境，放置24h，拿出來(lái)觀察閃銹情況

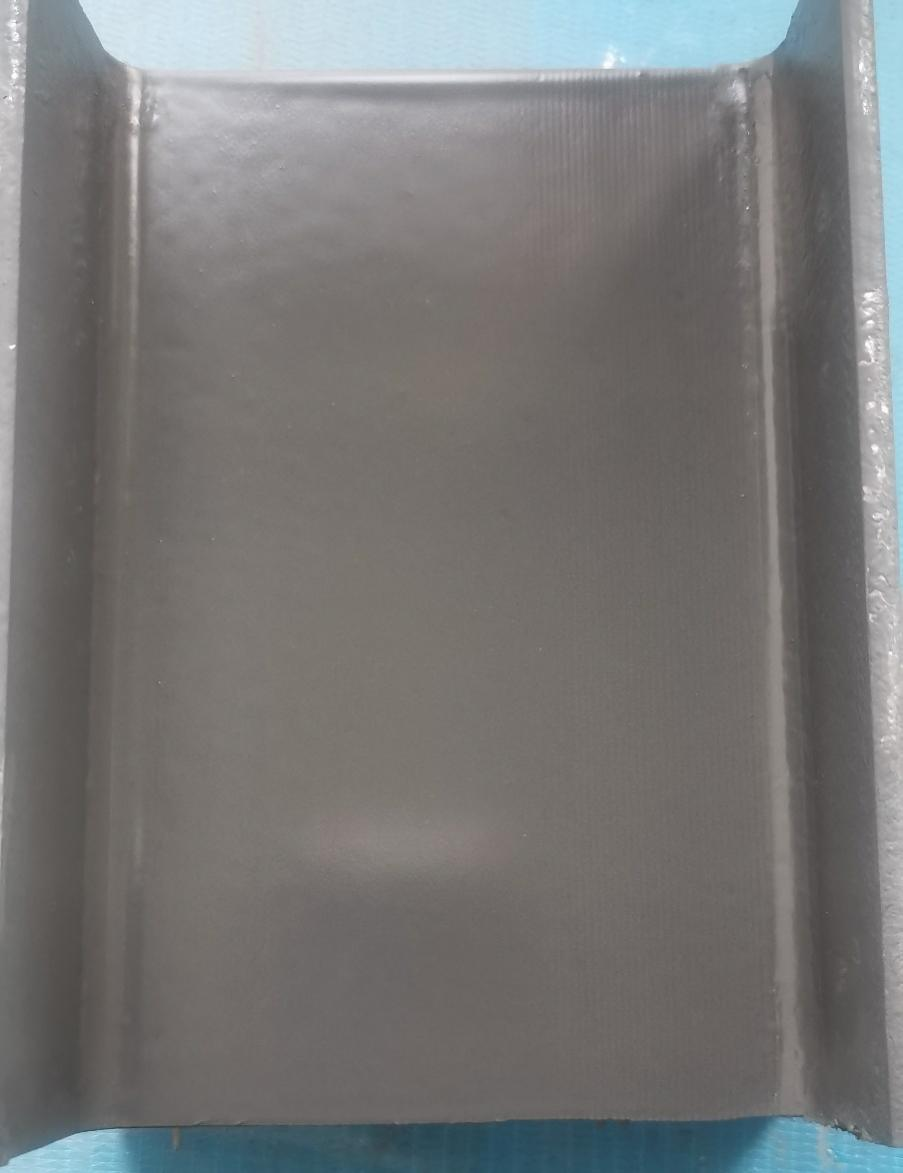

添加NR950的水性環(huán)氧富鋅底漆經(jīng)過(guò)24h密閉高濕環(huán)境里放置無(wú)閃銹產(chǎn)生
雖然防閃銹助劑只是水性工業(yè)涂料里的一個(gè)單品，但它的即時(shí)效果卻是水性工業(yè)涂料的“顏面擔(dān)當(dāng)”, 需謹(jǐn)慎對(duì)待，一個(gè)好的防閃銹助劑需要經(jīng)受多場(chǎng)景下的反復(fù)折騰來(lái)測(cè)試效果的，NR 950經(jīng)受住了考驗(yàn)！
