-
-
-
回到頂部
010-80890561
order@bjmytimes.com
流平劑SL 303和BYK333性能評測
一、背景及目的
為滿足客戶降本的需求，特開發(fā)了流平劑SL 303,對比其和BYK 333性能的差別。
二、結(jié)論
SL 303和BYK 333性能相當(dāng)，可以替代BYK 333；
2在溶劑型工業(yè)漆中，SL 303 的流平性能與BYK 333相當(dāng)，且比BYK333更不穩(wěn)泡；
2在溶劑型PU啞光清面漆中，SL 303和BYK333性能相當(dāng)；
三、實驗記錄
3.1 在溶劑型工業(yè)漆中對比
3.1.1 原材料
白漆：客戶提供；
PET基材：客戶提供。
3.1.2 實驗配方
序號 | 原材料 | 用量 | 備注 | |
1# | 2# | |||
1 | 白漆 | 100 | ||
3 | BYK 333 | 0.3 | 流平劑 | |
4 | SL 303 | 0.3 | ||
5 | 合計 | 100.3 | ||
3.1.3實驗步驟
根據(jù)以上配方攪拌下，將潤濕流平劑加入到客戶白漆中，靜置3小時后，刮涂在PET膜上，觀察漆膜狀態(tài)，對比流平劑的應(yīng)用性能。
3.1.4實驗結(jié)果
刮涂后，濕膜狀態(tài)如下表：
流平劑 | 濕膜狀態(tài) |
BYK 333 | 漆膜有大量氣泡，無縮孔 |
SL 303 | 漆膜有少量氣泡，無縮孔 |
干膜狀態(tài)如下：

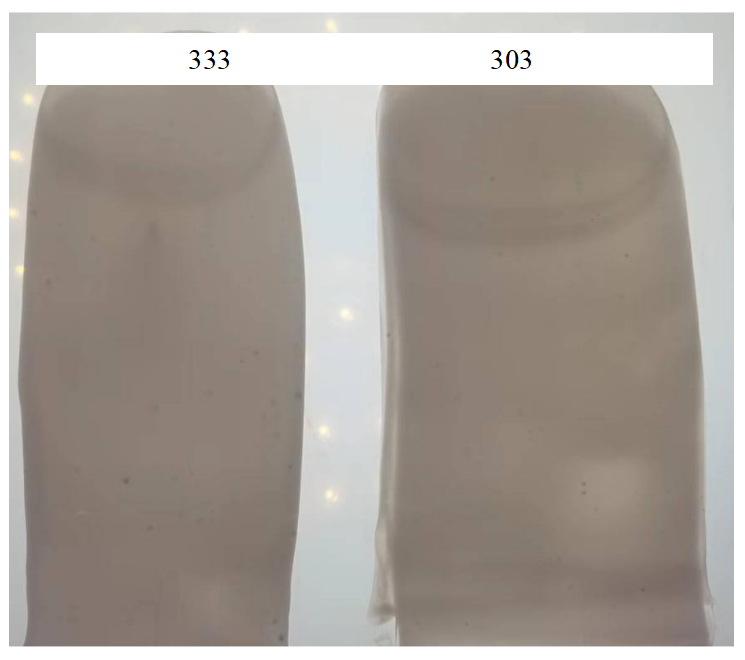

圖1 干膜狀態(tài)
從上圖可見：兩者制備的漆膜的流平性相當(dāng)，BYK 333制備的的漆膜中的氣泡比SL 303的要多。
3.1.5 實驗結(jié)論
由以上實驗可得，在本體系中，SL 303潤濕流平性和BYK 333相當(dāng)，且比BYK 333不穩(wěn)泡。
3.2在溶劑型pu啞光清面漆中對比
3.2.1實驗配方
實驗配方 | |||
序號 | 原材料 | 用量 | 備注 |
1 | 同德羥丙樹脂 | 75 | |
2 | Efka? PU 4010 | 0.5 | 分散劑 |
3 | 丁酯 | 5 | |
4 | Efka? RM 1410 | 0.2 | 流變助劑 |
5 | 1011 | 4.5 | 消光粉 |
6 | DF2300 | 0.5 | 消泡劑 |
7 | 流平劑 | 0.3 | |
8 | PMA | 7.5 | |
9 | 二甲苯 | 6.5 | |
10 | 100 | ||
漆：固：稀釋劑 = 1：0.5：0.6 | |||
3.2.2 實驗步驟
1）按上述配方制備樣漆，將樣漆倒入透明塑料瓶中，振蕩10分鐘后，觀察樣漆靜置不同時間的狀態(tài)，對比流平劑的穩(wěn)泡性；
2）加入固化劑和稀釋劑攪拌均勻后，噴涂在有底漆的木板（不吹灰并沾滿手汗）上，對比濕膜和干膜狀態(tài)。
3.2.3 實驗結(jié)果
1）穩(wěn)泡性
樣漆震蕩10分鐘后，狀態(tài)如下：

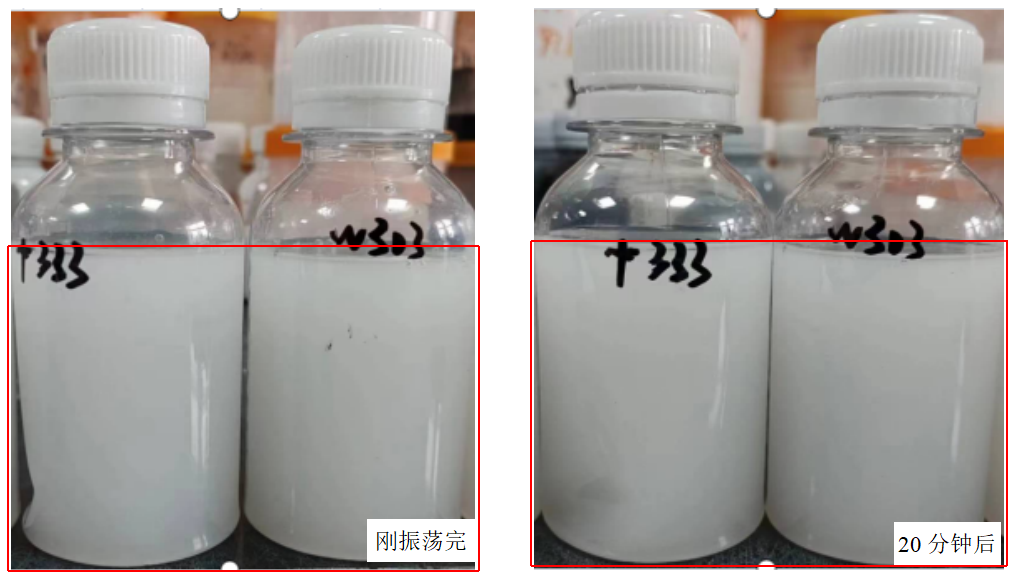

圖2 樣漆振蕩10分鐘后，靜置不同時間后的狀態(tài)

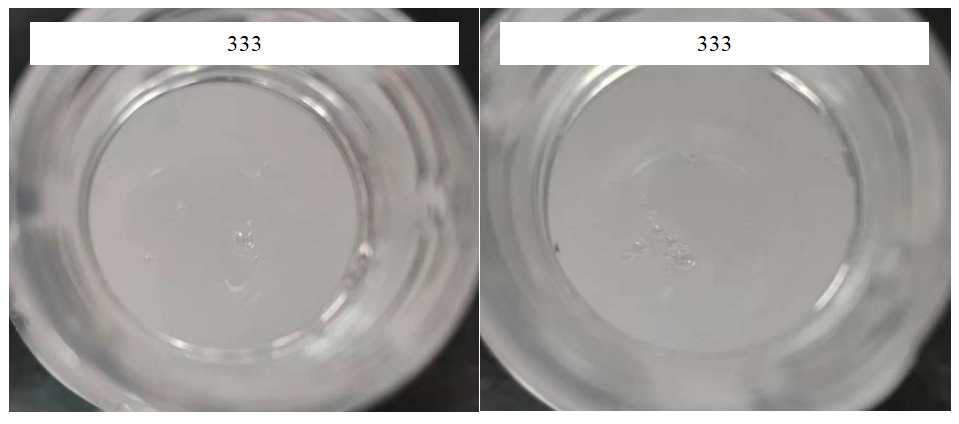

圖3 剛振蕩完時的開罐效果
從以上結(jié)果可見：在本體系中SL 303和BYK 333的穩(wěn)泡性相當(dāng)。
2) 抗污性能測試（不吹灰并沾滿手汗)
圖4 濕膜狀態(tài)
3) 干膜性能
干膜性能 | BYK333 | SL 303 |
光澤（60°） | 60 | 63 |
手感 | 潤滑 | 潤滑 |
從上表可見：SL 303和BY K333制備的漆膜性能相當(dāng)。
3.2.4 實驗結(jié)論
由以上實驗結(jié)果，可得在本體系中：
1）SL 303和BYK 333的穩(wěn)泡性相當(dāng)；
2）兩者的抗污性能相當(dāng)；
3）兩者對手感性能的提高相當(dāng)；
4）它們對光澤度的影響相當(dāng)；
5）SL 303和BYK 333的性能相當(dāng)，可以替代BYK 333。
4. 結(jié)論
由以上實驗可得：
1）在溶劑型工業(yè)漆中，SL303 的流平性能與BYK 333相當(dāng)，且比BYK 333更不穩(wěn)泡；
2）在在溶劑型pu啞光清面漆中，SL 303和BYK 333性能相當(dāng)；
