-
-
-
回到頂部
010-80890561
order@bjmytimes.com
上回書說到， 補(bǔ)加強(qiáng)消泡劑和使用強(qiáng)消泡劑后，水漿中的氣泡沒有明顯減少，效果有限。說明客戶的分散劑非常穩(wěn)泡。
一、轉(zhuǎn)變思路
這次我們轉(zhuǎn)變思路，對(duì)比不同分散劑制備的水漿狀態(tài)。 Dispex? Ultra PX4585是我們的一款分散劑，分散劑A為市面常用的一款分散劑，分散劑B是客戶提供的分散劑。

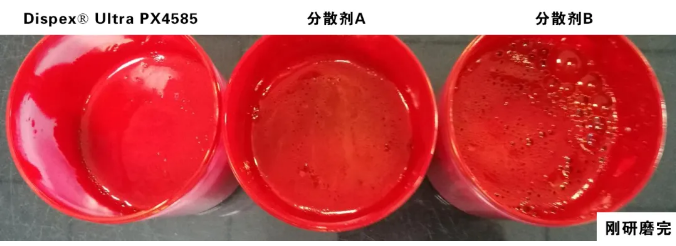

采用不同的分散劑時(shí)，研磨過程中出現(xiàn)的泡的效果不同，Dispex? Ultra PX4585制備的水漿泡很少，其它兩個(gè)有大量的氣泡。

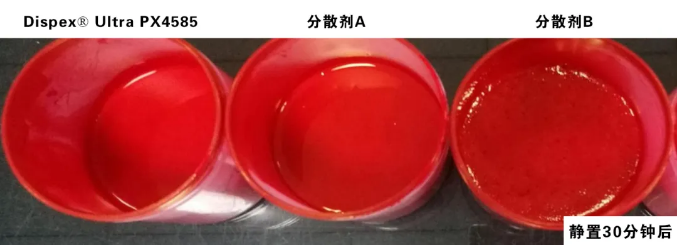

靜置30分鐘，Dispex? Ultra PX4585和分散劑A制備的色漿中的氣泡破得很快，一會(huì)就沒了，而分散劑B制備的水漿中氣泡變化不大。
因此，換成Dispex Ultra PX 4585和分散劑A后，水漿中的氣泡大幅度減少并且很快就消除了，Dispex?Ultra PX 4585和分散劑A抑泡性比消泡劑B強(qiáng)，不穩(wěn)泡，適合用于本體系，在本體中Dispex?Ultra PX 4585適用，所以在以后的試驗(yàn)中我們選Dispex? Ultra PX4585為分散劑。
二、選消泡劑

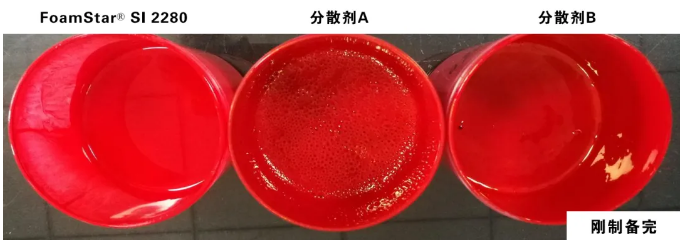

如前所述，要從分散劑和消泡劑兩個(gè)方面來解決泡多的問題。下面我們以Dispex? Ultra PX 4585為分散劑，采用不同的消泡劑制備水漿，對(duì)比不同消泡劑在水漿中的性能，結(jié)果如下：
從上圖可以看出：在本水漿體系中，F(xiàn)oamStar? SI 2280的消泡能力最好。
從消泡的角度來看 Dispex?UltraPX4585+FoamStar?SI2280組合的在本體系是最適合的，但是助劑對(duì)體系性能的影響是多方面的，如下圖所示，消泡劑會(huì)影響涂料的很多性能，如光澤，縮孔，霧影，分層等。分散劑亦是如此，因此，我們還需要從多個(gè)方面來驗(yàn)證Dispex? Ultra PX4585+FoamStar? SI 2280助劑組合的適用性。
Dispex? Ultra PX4585 + FoamStar? SI 2280 組合對(duì)綜合性能的影響
我們?cè)诟吖馑跃郯滨ッ嫫狍w系中做對(duì)比，結(jié)果如下：

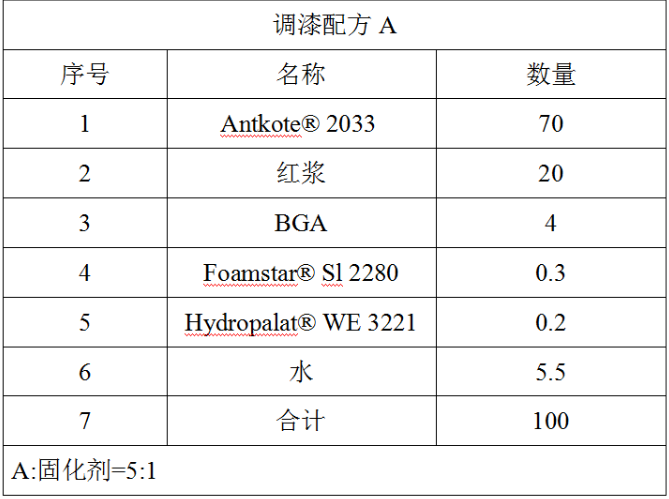

1、用以上色漿，調(diào)漆，配方如下：

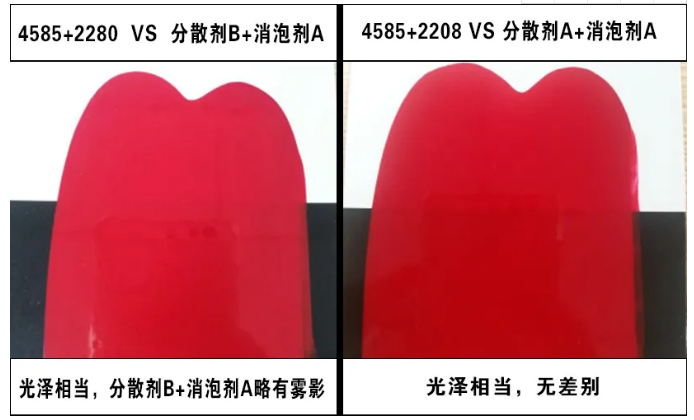

2、刮板，對(duì)比不同分散劑+消泡劑助劑組合對(duì)漆膜光澤度的影響。
說明： Dispex?UltraPX4585,FoamStar? SI 2280和消泡劑A對(duì)漆膜光澤和霧影均無影響；分散劑B不影響漆膜光澤度，但影響霧影。

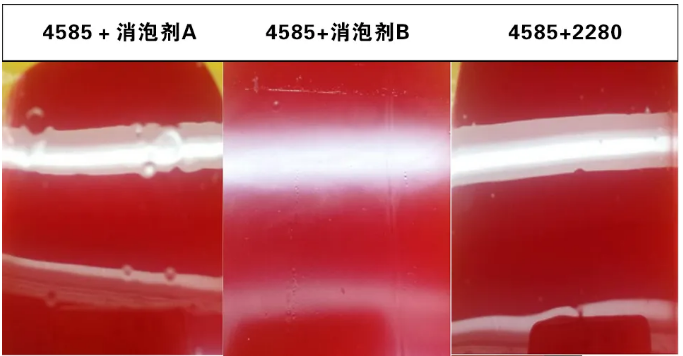

3、刮板，觀察漆膜狀態(tài)，對(duì)比不同消泡劑對(duì)漆膜性能的影響。
經(jīng)對(duì)比：消泡劑A縮孔明顯，消泡劑B明顯影響光澤，而FoamStar? SI 2280既不影響光澤也無縮孔。

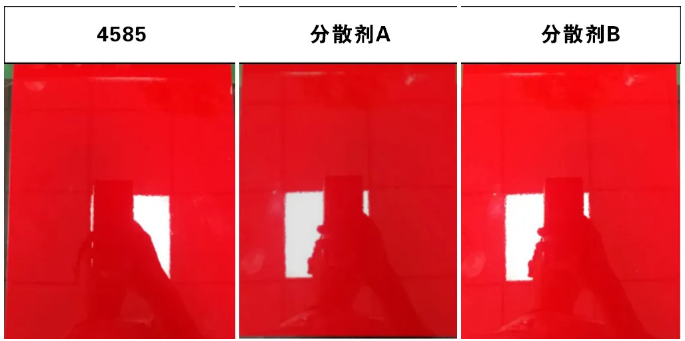

4、噴涂施工，對(duì)比分散劑對(duì)漆膜光澤度的影響（消泡劑均為2280）：
噴板3者制備的樣板光澤都挺高，噴涂過程泡都不多。 可見：三種分散劑均不影響漆膜光澤度。
5、對(duì)耐性的影響：
從以上實(shí)驗(yàn)結(jié)果，可以看出：消泡劑A容易引起縮孔，消泡劑B對(duì)光澤度有嚴(yán)重影響，均不適合用于本體系，因此，我們使用FoamStar? SI 2280為消泡劑，對(duì)比不同的分散劑對(duì)漆膜耐性的影響，結(jié)果如下：

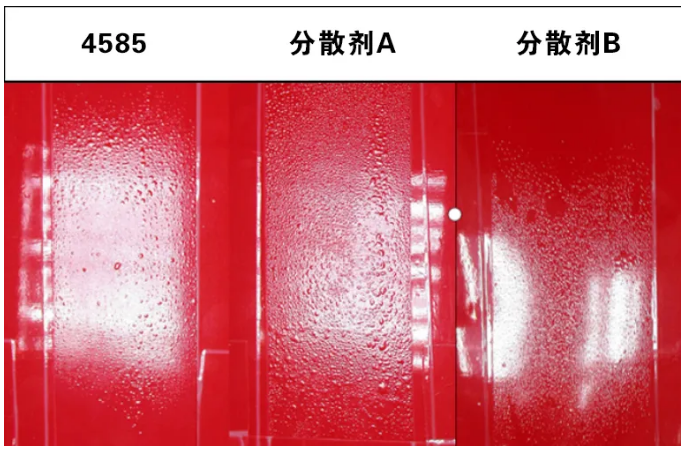

耐水24H狀態(tài)(干膜厚度為45μm，室溫下放置一天，然后在50℃下烘干一天）
水中浸泡24小時(shí)后的漆膜狀態(tài)：Dispex? Ultra PX4585制備的漆膜破壞最??；樣板起泡情況：分散劑A— 8小時(shí)開始起泡；分散劑B— 4小時(shí)開始起泡；分散劑Dispex? Ultra PX45854—8小時(shí)開始起泡。
由此可見：Dispex? Ultra PX4585和分散劑A對(duì)漆膜耐性無影響，而分散劑B顯著影響漆膜耐性。
綜上所述，使用Dispex? Ultra PX 4585 + FoamStar? SI 2280助劑組合分散劑F5RK 紅時(shí)，制備的水漿氣泡少，可有效解決客戶生產(chǎn)過程中氣泡過多影響生產(chǎn)效率的問題，且該組合對(duì)漆膜性能無負(fù)面影響。其實(shí)，這個(gè)組合不僅對(duì)F5RK紅高光面漆是一個(gè)非常優(yōu)異的助劑搭配，對(duì)其他有機(jī)顏料及高色素炭黑也同樣適用。推薦用于水性汽車漆及工業(yè)漆領(lǐng)域。
吾生夢幻間 何事紲塵羈
