-
-
-
回到頂部
010-80890561
order@bjmytimes.com
低VOC的水性工業(yè)涂料現(xiàn)已廣泛用于鋼結(jié)構(gòu)、車橋及各種工程機械領(lǐng)域，但是“閃銹”問題卻時常在施工現(xiàn)場出現(xiàn)，閃銹是指水性涂料漆施工后，在漆膜干燥前，金屬基材上出現(xiàn)的銹斑。這不僅嚴(yán)重影響了漆膜的外觀，也對金屬基材的防護造成了影響。添加防閃銹助劑是解決這一困擾的有效手段。

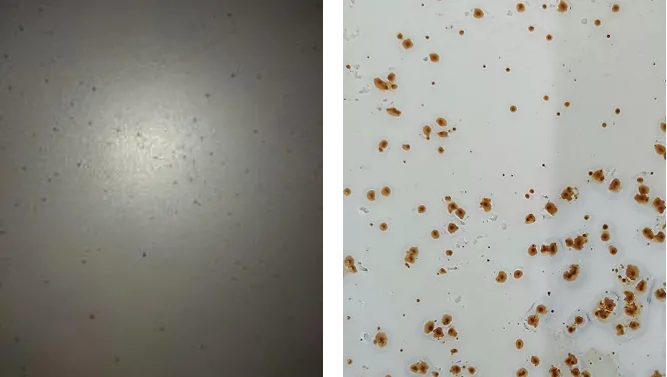

丑陋的閃銹，猶如美女臉上的“斑”
您一定好奇，閃銹是如何產(chǎn)生的呢？
其實閃銹的產(chǎn)生是一個電化學(xué)過程。由于水性涂料本身是導(dǎo)體，在存在電位差的不同區(qū)域間形成電荷遷移通道，進而腐蝕在水性涂料成膜過程的短時間內(nèi)發(fā)生，就形成了閃銹。濕漆膜中的水分與鋼材長時間接觸，加之氧氣的作用，增加了“閃銹”發(fā)生的概率。

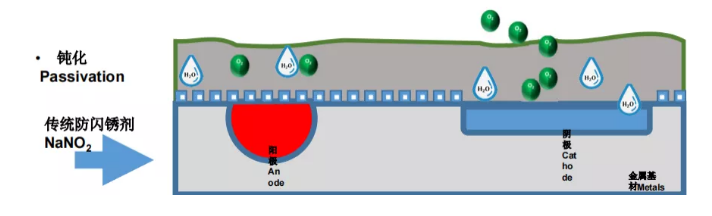

防閃銹助劑的作用機理與涂料的長效防腐蝕機理一樣，也分為鈍化型、緩蝕型和屏蔽型三種。
閃銹助劑經(jīng)過二十余年的發(fā)展，從最初的亞硝酸鹽類已經(jīng)發(fā)展至多種化學(xué)類型，常見防閃銹助劑的類型有：
（1）亞硝酸鹽類：該類防閃銹劑與金屬生成不溶而致密的氧化物薄膜，因而阻止了金屬的陽極溶解或促進金屬的鈍化，從而抑制金屬的腐蝕，這類產(chǎn)品又稱為緩蝕劑或鈍化劑，其具有價格低，效果好，用量少的特點，但影響漆膜性能，且不環(huán)保；
（2）具有還原作用的物質(zhì)：它們釋放負電荷進而起到緩蝕作用，但這類物質(zhì)離子性太強，易導(dǎo)致耐水性和耐鹽霧性能的下降；
（3）金屬有機復(fù)合物類：該類防閃銹劑與金屬生成難溶性的絡(luò)合物，覆蓋在金屬表面，保護金屬免于腐蝕；
（4）復(fù)配型的防閃銹助劑：這類產(chǎn)品性能好，既可以提高濕膜的抗閃銹性能，也能提高干膜的耐鹽霧和耐水性。
我公司耗時兩年，經(jīng)過上百次配方調(diào)試，攻克全新成分，精心打磨了一支“快，準(zhǔn)，狠”的“防閃銹助劑”NR 910, 挑戰(zhàn)一次見效，助您輕松應(yīng)對各種場景下的閃銹問題。

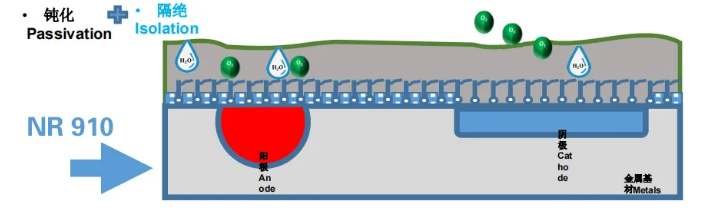

NR 910屬于第四代復(fù)配型的防閃銹助劑，不僅高效，而且將副作用降到最低。
它不僅對各種基材均有出色的閃銹抑制性能；而且對最難解決的埋弧焊縫的閃銹問題效果顯著：
鐵質(zhì)基材：
測試條件：丙烯酸清漆，濕膜厚度100μm, 40℃，80%RH，0.7%閃銹助劑。

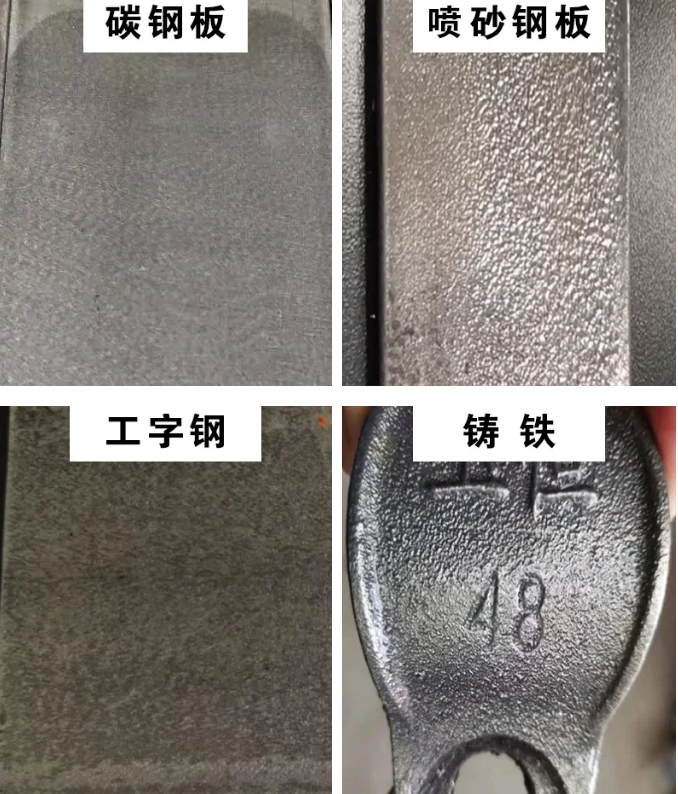

從下圖可看出，在碳鋼板、噴砂鋼板、工字鋼和鑄鐵基材上，經(jīng)過測試后，試樣無銹點產(chǎn)生，NR 910表現(xiàn)出優(yōu)異的抗閃銹性能。
“防閃銹助劑”NR 910 對以上鐵基材料均有優(yōu)異的防閃銹效果 （單主份丙烯酸清漆）
埋弧焊縫：
測試條件：單組份丙烯酸，濕膜厚度80μm，40℃，80%RH，2% NR910
從圖可見，測試后埋弧焊縫處無銹點，漆膜狀態(tài)良好，說明“防閃銹助劑”NR 910 對埋弧焊縫處有優(yōu)異的抗閃銹性能。

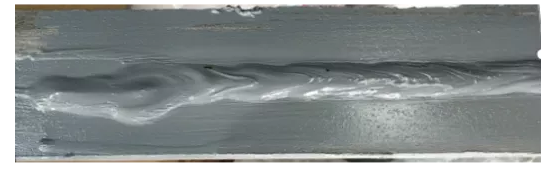

50μm厚，埋弧焊縫， 單組份丙烯酸底面合一
另外，“防閃銹助劑”NR 910不僅不會影響漆膜的耐水性，還能改善提高漆膜耐水性；
我們分別測試了“防閃銹助劑”NR 910對聚氨酯高光白漆耐水性和水性環(huán)氧底漆的耐鹽霧性能的影響，結(jié)果如下：
高光聚氨酯涂料：
測試條件：馬口鐵板，干膜60mm，0.5%防閃銹助劑。

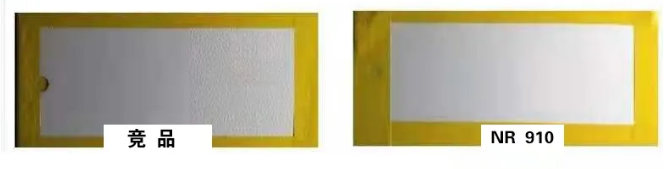

室溫在自來水中浸泡24小時后，競品板面起泡，“防閃銹助劑”NR 910板面狀態(tài)良好，說明NR 910的耐水性明顯優(yōu)于競品。
水性環(huán)氧底漆:

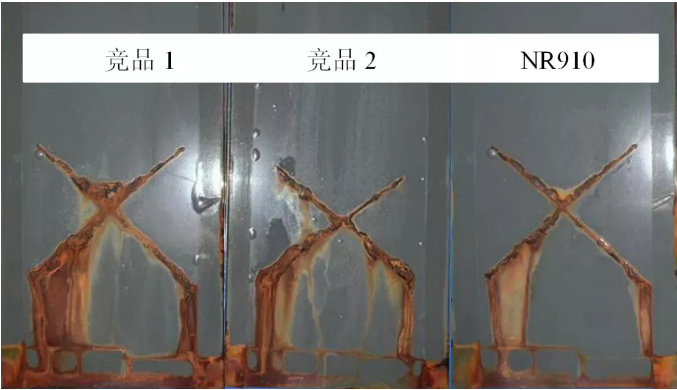

測試條件：砂紙打磨過的冷軋鋼板，干膜50mm，1%防閃銹助劑
300小時耐鹽霧測試后，競品板面出現(xiàn)氣泡，而添加“防閃銹助劑”NR 910的板面狀態(tài)良好，說明NR 910的耐水性優(yōu)于競品。
市面上的一些防閃銹助劑雖然具有一定的抗閃銹性能，但有可能存在影響涂料儲存穩(wěn)定性的隱患，而“防閃銹助劑”NR 910卻經(jīng)受住了考驗，不僅與各種類型乳液相容好而且在嚴(yán)苛的儲存條件下表現(xiàn)很穩(wěn)定：

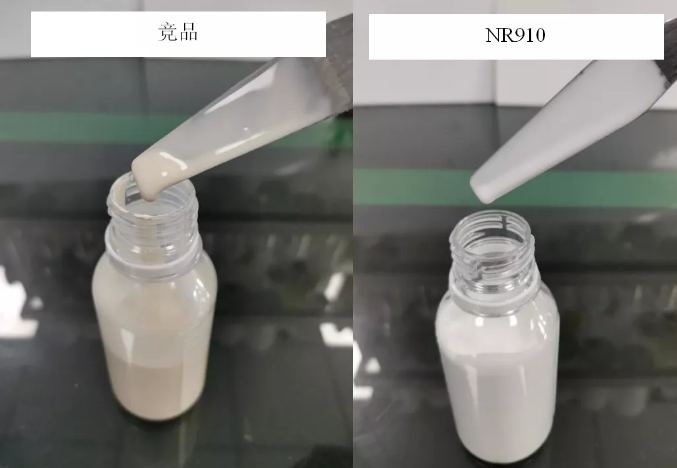

“防閃銹助劑”NR 910 相對與競品對儲存穩(wěn)定性影響小 （50℃，熱儲15天）
對于“防閃銹助劑”NR 910的出色表現(xiàn)，您是不是有點心動？心動不如行動，現(xiàn)在就和我們聯(lián)系，索取樣品吧。一定會給您一個驚喜！
聯(lián)系電話：010-80890561轉(zhuǎn)810 未完待續(xù)，請持續(xù)關(guān)注；
后續(xù)我們將展示大量的實驗對比數(shù)據(jù)讓您眼見為實！
