-
-
-
回到頂部
010-80890561
order@bjmytimes.com
技術(shù)人員在挑選有機(jī)顏料分散劑時經(jīng)常會遇到以下問題：
穩(wěn)泡
降粘差
展色性不好
浮色發(fā)花
影響耐性
針對以上問題，我們推薦一款水性高性價比有機(jī)顏料分散劑-WD4756，它可以很好的解決這些困擾工程師的問題。
1、酞青藍(lán)純水漿：
先來看看WD4756在酞青藍(lán)色漿中的表現(xiàn)，制備40%酞青藍(lán)水漿，分散劑添加量為酞青藍(lán)的30%。結(jié)果如下：

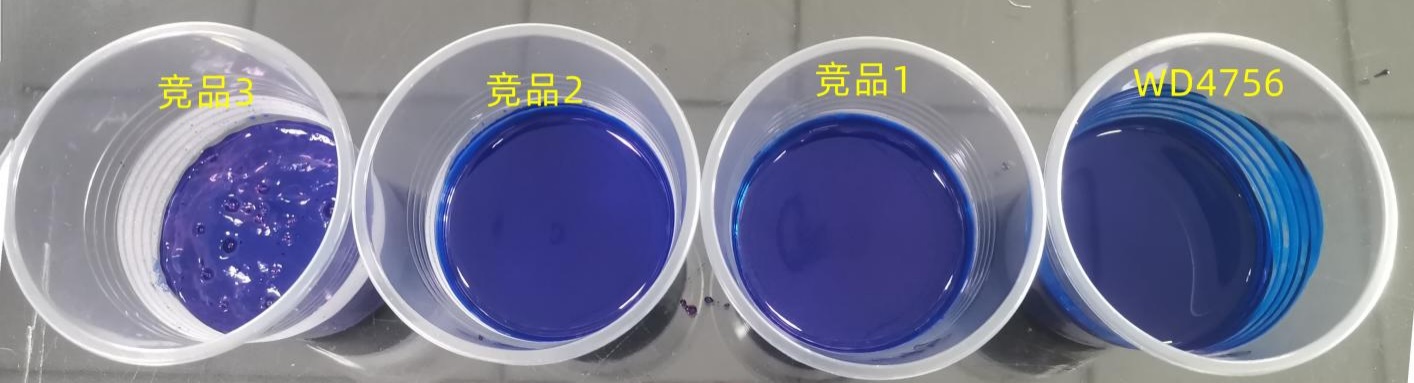

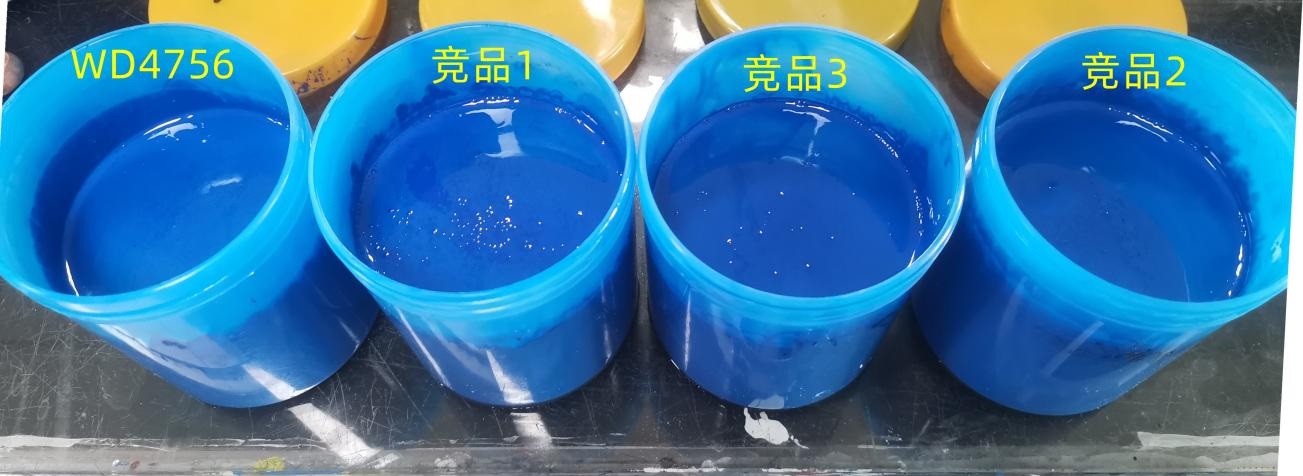

1.1 穩(wěn)泡性
WD4756泡較大，較少，容易破，競品1和競品2小泡多，不易破，競品3泡最少，靜置15分鐘后，WD4756泡完全消失，競品1和競品2小泡仍然較多，競品3粘度太大，泡無法消除?？梢姡?/span>WD4756穩(wěn)泡性比競品低。
可以得出：WD4756穩(wěn)泡性比競品低。
1.2 分散劑的降粘性

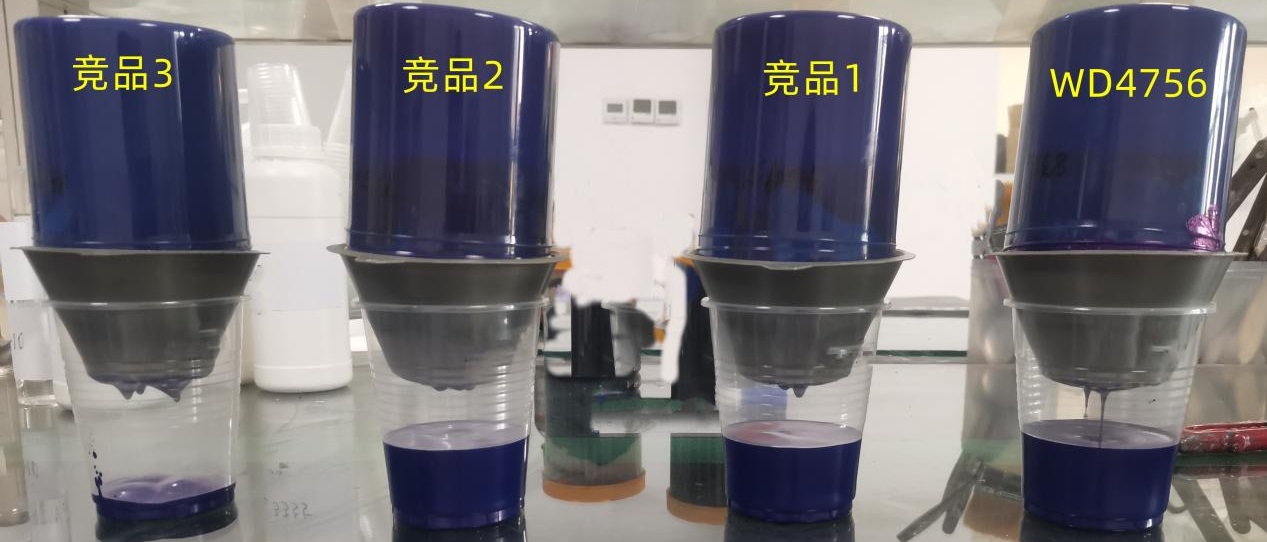

按酞青藍(lán)30%的量添加分散劑，研磨做成色漿，對比色漿粘度：過濾時加入WD4756的色漿可以成直線流動，不用攪拌即可過濾干凈，競品1斷斷續(xù)續(xù)流動，攪拌后仍不能過濾干凈，競品2斷斷續(xù)續(xù)流動，需要攪拌才能過濾干凈，競品3不流動，粘度最高?？梢姡?/span>WD4756制備的色漿粘度最低。
1.3 分散劑的展色性

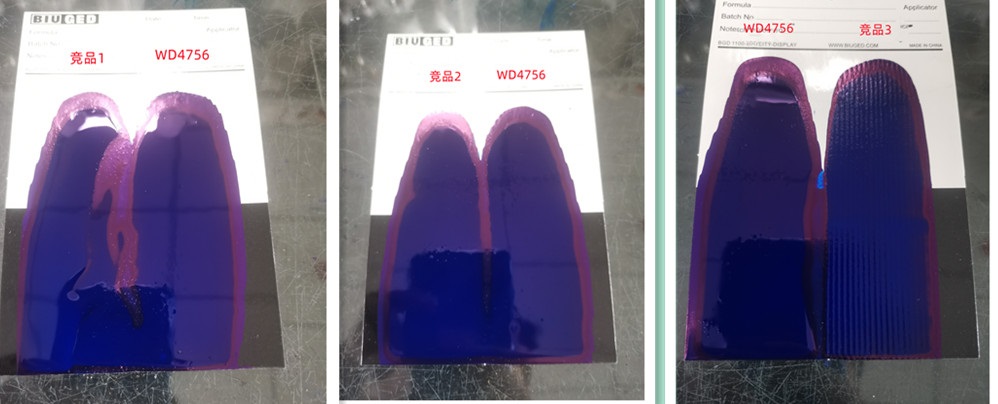

將水漿兩兩刮板對比展色力，結(jié)果如下：
可見：WD4756展色性比其他倆個競品優(yōu)異。
2、 在水性丙烯酸氨基烤漆共研磨體系中：
2.1 穩(wěn)泡性

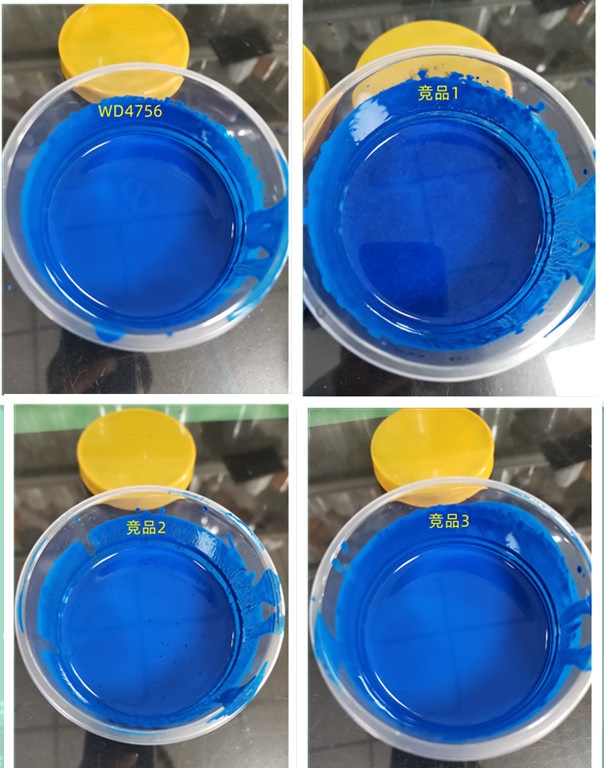

色漿狀態(tài)如下圖：
從以上實(shí)驗(yàn)結(jié)果可以得出：WD4756在樹脂漿里穩(wěn)泡性低于競品。
2.2 降粘性
4款分散劑在樹脂漿里降粘性無明顯區(qū)別。
2.3 抗浮色發(fā)花性
將制備的好的漆，在室溫下儲存10天后，觀察抗浮色發(fā)花效果，結(jié)果如下：
可見：WD4756具有優(yōu)異的抗浮色發(fā)花性能。

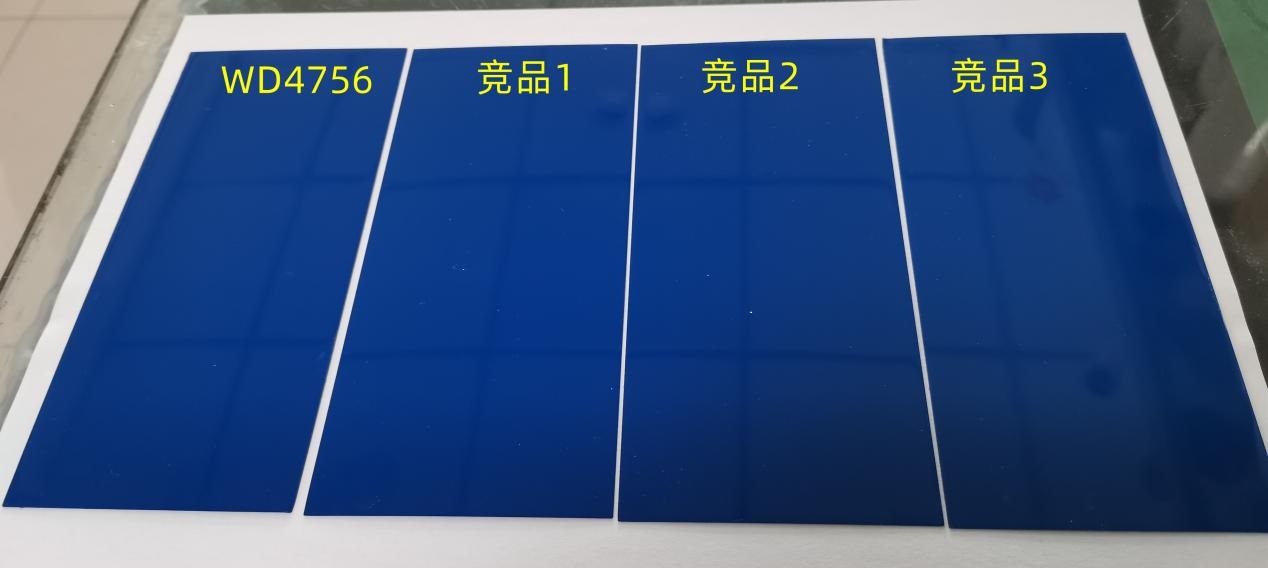

2.4 展色性
觀察可見用WD4756做的漆膜顏色比競品1，競品2，競品3漆膜顏色深，展色性優(yōu)異。
2.5 對漆膜光澤的影響
WD4756做出來漆膜光澤略高，因此，它不影響漆膜光澤。

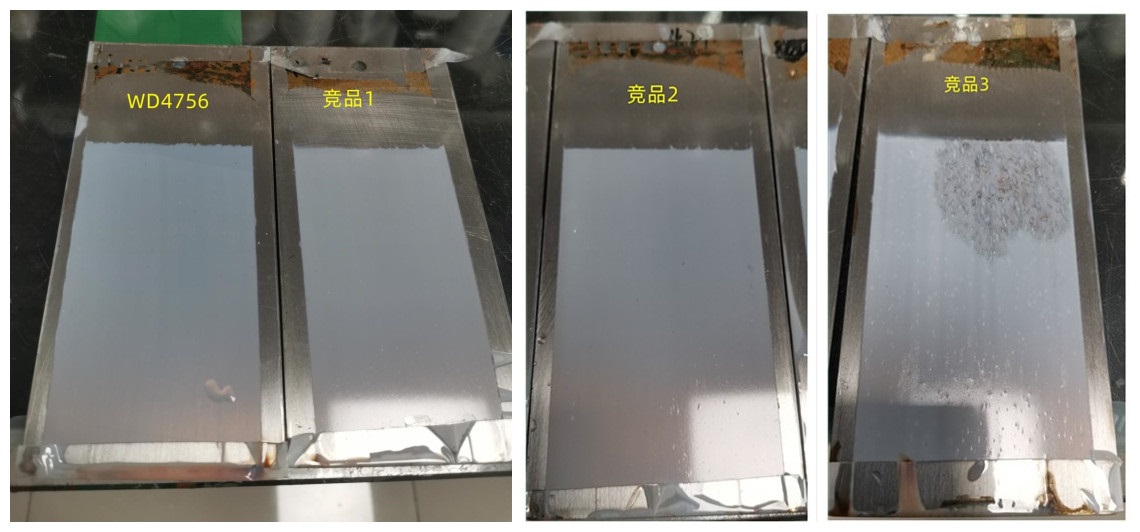

2.6分散劑對漆膜耐水性的影響
在清漆中加入1%的分散劑，制成板，養(yǎng)護(hù)72h后做耐水實(shí)驗(yàn)，168h后加入WD4756的漆膜無起泡生銹現(xiàn)象，顏色發(fā)白較輕。競品1無起泡生銹現(xiàn)象，漆膜較白，吸水率高，競品2漆膜起小泡，漆膜較白，吸水率高，競品3漆膜起泡生銹。因此，WD4756對漆膜耐性影響比競品小。
由此可見，在水性丙烯酸氨基烤漆里，WD4756表現(xiàn)出優(yōu)異的展色性、低穩(wěn)泡性、不影響光澤、對漆膜耐性影響小。
2、 在MA100黑漿和水性雙組分聚氨酯體系中對比
3.1 黑色水漿：

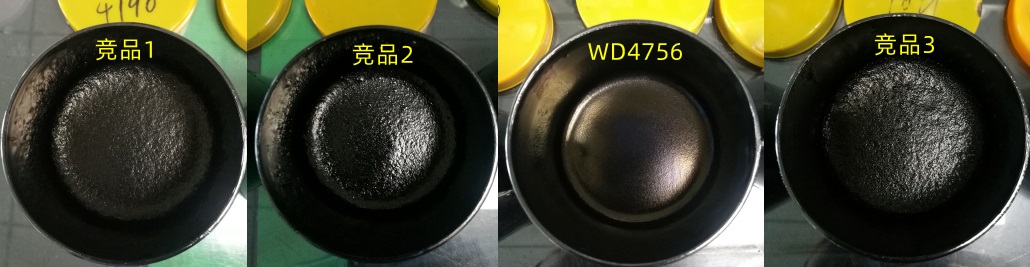

水漿狀態(tài)如下：
從上圖可見：WD 4576和競品制備的色漿粘度相當(dāng)，WD 4756制備的色漿的氣泡少。

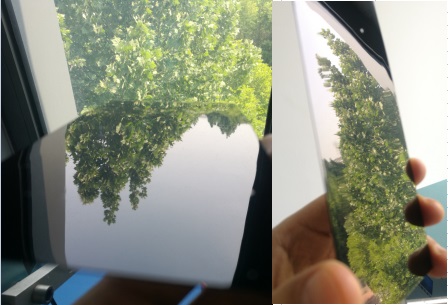

3.2 漆膜狀態(tài)及光澤度
用四個分散劑做的色漿分別制成水性丙烯酸聚氨酯漆，觀察樣漆狀態(tài)和漆膜光澤。

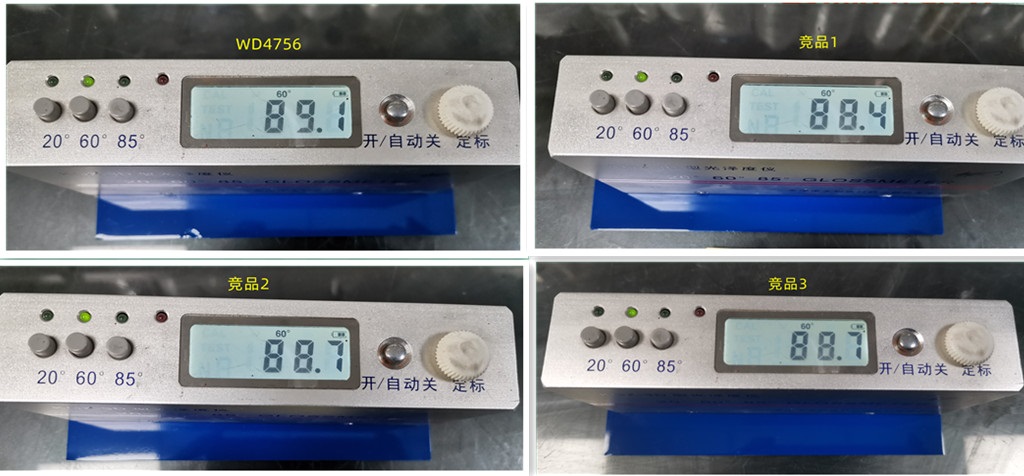

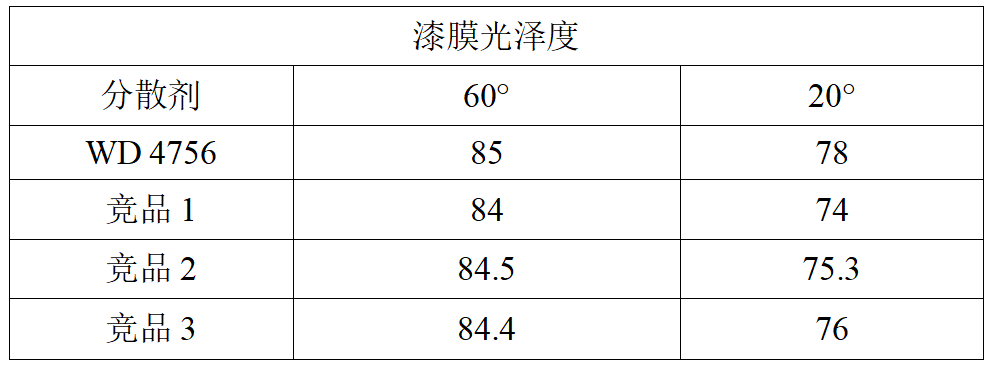

四個樣漆的漆膜狀態(tài)均良好，漆膜光澤度見下表：
可見：WD 4756對漆膜狀態(tài)無影響，不影響漆膜光澤度。
總之，WD 4756對炭黑、酞箐蘭等有機(jī)顏料有著比競品更優(yōu)異的展色性，分散性，不穩(wěn)泡性和抗浮色發(fā)花性，對耐性影響也較競品小，不影響漆膜光澤度。與不同樹脂相容性好，在各類體系里均表現(xiàn)優(yōu)異，WD 4756比競品價格低，是一款高性價比，通用性好的水性有機(jī)顏料分散劑，推薦用于各類水性工業(yè)漆分散有機(jī)顏料。
